Музична котушка Tesla Coil (набір DIY)

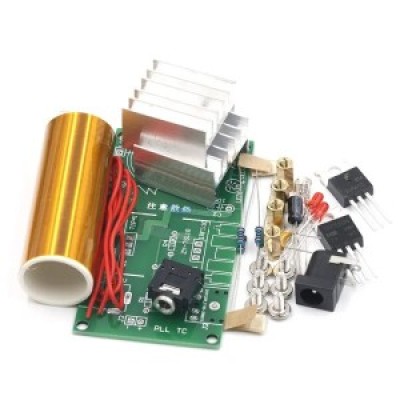

Цікавий конструктор для складання музичного генератора плазмової дуги на високовольтній котушці Тесла. Містить плату та всі необхідні компоненти для складання.

Високочастотний генератор з котушкою Тесла, що модулює високовольтну дугу звуковим сигналом з виходу будь-якого аудіоджерела (AUX). На виході котушки є висока напруга, але при цьому струм дуже малий, у поєднанні з високою частотою (скін-ефект) даний пристрій є безпечним при дотику. Довжина дуги при максимальній напрузі живлення не перевищує 10 мм. Модулюючи музикою, слід зважати на те, що звук буде досить тихим. Для збільшення гучності дугу можна направити у бік тонкостінного ріжка, тонкої тарілки або банки газування. Складання вимагає навичок складання електронних пристроїв та складання друкованих плат. Номінали та розташування деталей надруковані на друкованій платі. Підключіть котушку на одному кінці до контакту L2. Напрямок установки шпулі вказано на ній. Котушку необхідно приклеїти до плати за контуром на платі. Провідом (червоний), що йде в комплекті, потрібно зробити 2-3 витки навколо котушки і припаяти до отворів L1.

Характеристики:

• Модель: Mini Music Tesla 10K
• Напруга живлення: 15-24 В (DC)
• Макс.потужність: 15 Вт
• Вхід модуляції: аудіо AUX 3.5 мм
• Частота модуляції: від 5 кГц до 15 кГц
• Розмір плати: 76 x 40 мм
• Розмір котушки: 21 x 61 мм

Посилання:

• Схема принципова
• Робота пристрою (відео)
