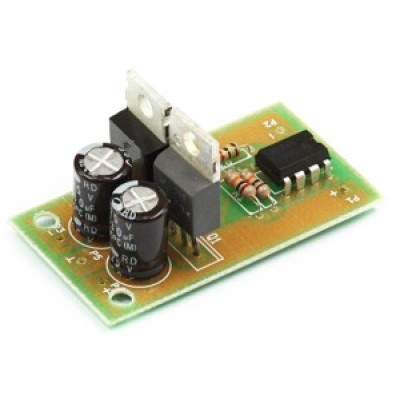

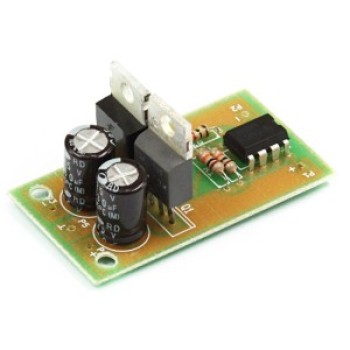

Конструктор "Віртуальна земля K276"

Простий пристрій для перетворення однополярного живлення на двополярне, наприклад, коли немає можливості використовувати відповідний трансформатор з відведенням середньої точки. Такий випадок може виникнути, наприклад, під час живлення підсилювача або інших пристроїв.

На відміну від простого резисторного дільника схема дозволяє отримати на виході стабільну однакову напругу, що дорівнює половині вхідного.

Принцип дії перетворювача нагадує роботу компенсаційного стабілізатора напруги. Мікросхема U1A порівнює зразкову напругу, що подається на вхід, що не інвертує, з резистивного дільника R1-R2 з напругою, що надходить на інвертуючий вхід з виходу пристрою. Відповідно до цього коригується вихідний сигнал, що регулює відмикання/замикання вихідних транзисторів.

Максимальна вхідна напруга обмежена напругою живлення операційного підсилювача.

Технічні характеристики:

• Uвх: 9 - 30 В;
• I симетричне навантаження: 3 А;
• I несиметричного навантаження: 1 А;
• Uвих: ±Uвх/2 Ст.

Електрична принципова схема:

Схема розташування елементів:

Примітка:

Вихідні транзистори необхідно встановити на радіатор!
