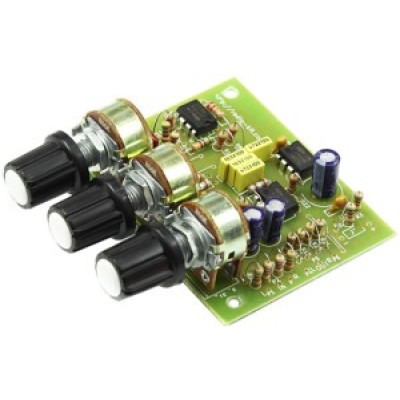

Конструктор "Темброблок стерео K262"

Темброблок призначений для використання в аудіоапаратурі та дозволяє плавно змінювати частотну характеристику звукового сигналу, посилюючи або послаблюючи в області низьких, середніх та високих частот. Для цього його слід підключити між попереднім підсилювачем та підсилювачем потужності звукового тракту. Регулювання здійснюється трьома здвоєними потенціометрами RV1-RV3 (RV1 для низьких частот, RV2 для високих та RV3 для середніх). В якості активних елементів, використовуються операційні підсилювачі з малим шумом та з низьким коефіцієнтом нелінійних спотворень.

Технічні характеристики:

• U живлення: 6 - 20 В
• U вхідне: 0,1 - 0,2 В
• U вихідне: до 0,5 В
• I струм: 15 мА
• Регулювання: НЧ 10 - 300 Гц
• ВЧ: 3 - 20 кГц

Загальний опис:

На елементі U1 зібрано фільтр низьких та високих частот, які регулюються змінними резисторами RV1 та RV2 відповідно. На елементі U3 фільтр середніх частот, регульований потенціометром RV3.

Елемент U2 формує стабілізовану віртуальну землю, що дозволяє використовувати пристрій під час однополярного живлення.

Примітка:

• Правильно зібрана схема налаштування не потребує.
• Номінал вихідних конденсаторів C9, C17 можуть бути збільшені для поліпшення характеристик області НЧ.

Електрична схема:

Схема розташування елементів:
