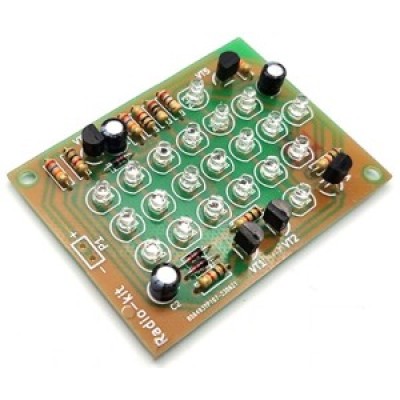

Миготлива стрілка складається з 21 світлодіодів, дозволить прикрасити вітрину використовувати як елемент реклами. Пристрій стане хорошим навчальним посібником для навчання основ електроніки.
Малюнок 1. Принципова схема
Принципова схема миготливої стрілки показана на малюнку 1. Вона зібрана на п'яти транзисторах і 21 світлодіодах. Світлодіоди розташовані у формі стрілки, яка розділена на дві частини: прямокутної частини (12 світлодіодів) та трикутної (9 світлодіодів). Цикл світіння світлодіодів складається з трьох етапів: стрілка не світиться, світиться прямокутна частина стрілки, світиться вся стрілка повністю.
На транзисторах Q1, Q3 та Q5 зібраний трьох фазний мультивібратор. Частота перемикання визначається конденсаторами С1, С2, С3 і резисторами R2, R6, R10. Транзистори Q2, Q4 є буферними, їх навантаженням служать світлодіодні ланцюжки, що утворюють відповідно трикутну та прямокутну частини стрілки.
Малюнок 2. Цикл світіння світлодіодів
Малюнок 3. Схема розташування компонентів
При складанні конструктора необхідно дотримуватися цоколівки транзисторів, полярності електролітичних конденсаторів, світлодіодів. Правильно зібрана схема налагодження не вимагає.
