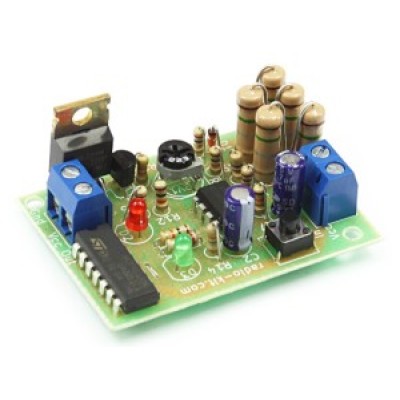

Даний конструктор дозволяє зібрати схему електронного запобіжника з максимальним струмом навантаження 8А та захистом від короткого замикання.
Принцип роботи схеми:
Паралельно з'єднані резистори R1...R5 виконують функцію датчика струму. На ОУ U1A зібраний підсилювач з коефіцієнтом посилення, що визначається опором резисторів R6 і R7, а на ОУ U2B - компаратор. Стабілітрон D1 та резистори R8, R10, RV1 утворюють джерело зразкової напруги для компаратора. Тригер U2B та польовий транзистор Q2 виконують функцію електронного вимикача. Для індикації режиму роботи використані світлодіоди D3 "Робота" та D2 "Стоп".
Якщо в початковий момент на прямому виході тригера низький рівень, транзистор Q2 закритий і знеструмлене навантаження, про що сигналізує світлодіод D2 "Стоп". Щоб увімкнути пристрій, натисніть кнопку SW1. Високий рівень надійде на вхід Сp тригера, і на його прямому виході з'явиться сигнал логічної " 1 " . Польовий транзистор Q2 відкриється, і світиться світлодіод D3 "Робота", транзистор Q1 відкриється і на вході Cd тригера з'явиться низький рівень, незалежно від рівня вихідного сигналу компаратора. Таким чином, сигнал компаратора заблокований доти, доки заряджається конденсатор С2.
Струм, що протікає через навантаження, створює падіння напруги на резисторax R1...R5. Ця напруга, посилена ОУ U1A, надходить на неінвертуючий вхід компаратора, на вхід, що інвертує, якого подана частина зразкової напруги через змінний резистор RV1.
Коли напруга на вході, що не інвертує, перевищить напруга на інвертуючому, на виході компаратора з'явиться високий рівень і на прямому виході тригера з'явиться логічний "0". Польовий транзистор закриється, навантаження знеструмиться, і світиться світлодіод D2. Для повторного запуску потрібно знову натиснути кнопку.
Регулювання струму спрацьовування здійснюється підстроювальним резистором RV1.
Технічні характеристики:
- напруга живлення, В: 4 - 17
- струм споживання, мА: 45
- максимальний струм навантаження, А: 8
Схема електрична принципова:
Схема розташування компонентів:
Примітка:
При струмі навантаження більше 1А транзистора Q2 рекомендується встановити на радіатор!
