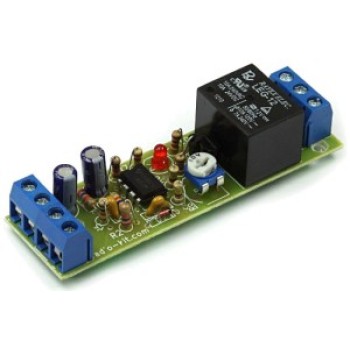

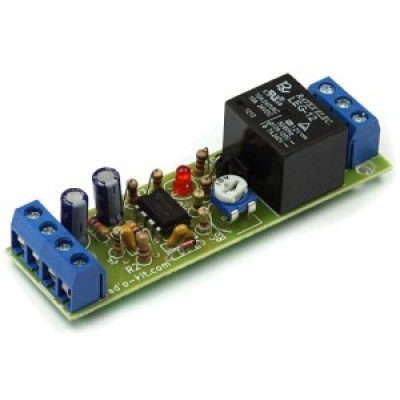

Конструктор "Датчик витоку води K253"

Даний конструктор дозволяє зібрати датчик, що сигналізує про зміну рівня води в приміщенні одночасно керуючи насосом, або про протікання покрівлі, відображаючи це візуально, з можливістю підключення сирени або іншого виконавчого пристрою.

Схема зібрана на здвоєному операційному підсилювачі U1. На U1A зібраний генератор за класичною схемою. Імпульси, що подаються на одну з клем P1, до якої підключається датчик. Як тільки вода замикає контакти датчика, імпульси надходять на D1, а потім на компаратор, зібраний на U1B. Як тільки напруга на прямому вході операційного підсилювача стане більшою, ніж на інверсному, на виході з'явиться високий рівень сигналу, транзистор Q1 відкриється і скомутує реле K1 і сигнальний світлодіод D2.

Датчик виконується у вигляді двох розімкнутих пластин або у вигляді відрізка коаксіального кабелю.

Технічні характеристики:

• напруга живлення, В: 12
• споживаний струм при спрацьовуванні схем, мА: <50
• Максимальний струм навантаження, А: 10;

Налаштування схеми: резистором RV1 досягти однозначності спрацьовування схеми при занурених у воду контактах датчика.

Схема електрична:
