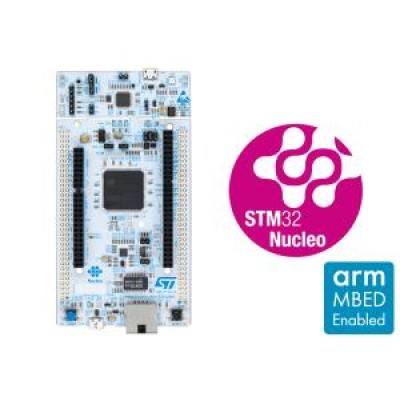

Плата розробника STM32 NUCLEO-F767ZI з можливістю підключення шилдів від Arduino і плат розширення ST morpho. Плата виконана на базі 32-бітного ARM-мікроконтролера сімейства STM32F767ZIT6. Мікроконтролер має приголомшливі можливості і обчислювальну потужність! Продуктивність забезпечують архітектура,, блок обчислень з плаваючою точкою одинарної і подвійної точності (FPU), блок захисту пам'яті (MPU) і повна підтримка команд DSP. Плата має дуже великий вибір вбудованої периферії, великі обсяги пам'яті програм і оперативної пам'яті. Nucleo - це сімейство плат, підтримуваних онлайн середовищем розробки mbed. Плати цього сімейства надають великі можливості для розробника. Однак зазвичай, чим більше можливостей, тим вище складність в освоєнні і, особливо, тим важче знайомство. На щастя Nucleo позбавлений цього недоліку: завдяки середовищу mbed з можливостями цієї платформи дуже просто познайомитися
Код виробника: NUCLEO-F767ZI
Контролер містить 512 Кб оперативної пам'яті даних (включаючи 128 Кбайт TCM RAM пам'яті даних для функцій, критичних до часу виконання, 16 Кбайт пам'яті команд TCM RAM для критичних до часу виконання команд, 4 Кбайт пам'яті резервного зберігання даних для енергозберігаючих режимів).
Мікроконтролер має розширений список регістрів і команд гнучкого керування продуктивністю та енергозбереженням.
Платі не потрібен окремий пробник, так як на всіх платах STM32 NUCLEO-144 встановлені програматори / відладчики ST-Link / V2-1.
Внутрішня архітектура:
Характеристики:
- Мікроконтролер: STM32F767ZIT6 в корпусі LQFP144
- Максимальна робоча частота ядра: 216МГц
- Продуктивність ядра: 462 DMIPS / 2.14 DMIPS / MHz (Dhrystone 2.1), і DSP інструкції.
- Пам'ять програм: 2 МБайт
- Оперативна пам'ять даних: 512 КБ
- Інтерфейс керування пам'яттю: підтримка 32-біт шини даних для: SRAM, PSRAM, SDRAM / LPSDR SDRAM, NOR / NAND пам'яті
- Кількість GPIO виводів: 168
- АЦП: 3 перетворювача 24 канали по 12-розрядів
- ЦАП 2 12-розрядних
- Послідовні порти: 8 незалежних USART / UART
- I2C інтерфейс: 4
- SPI інтерфейс: 6
- Таймери:
- 2 розширених таймера
- 1 таймер з ультранизьким споживанням
- 12 таймерів загального призначення
- 1 сторожовий таймер
- CAN інтерфейс: 3
- SAI інтерфейс: 2
- SPDIF інтерфейс: 4
- Генератор випадкових чисел
- Ethernet інтерфейс
- Графічні функції:
- Апаратний графічний прискорювач Chrom-ART Accelerator ™ (DMA2D) для організації користувацького інтерфейсу
- Апаратний JPEG кодек
- LCD-TFT контролер з підтримкою XGA роздільної здатності
- MIPI® DSI host контролер з підтримкою режимів до 720p 30 Гц
- 96-бітний унікальний ID код
- Напруга живлення: від 1,7В до 3,6
- Два типи інтерфейсних роз'ємів підключення:
- ST Zio роз'єм сумісний з Arduino ™ Uno V3 для підключення сумісних шилдів
- ST morpho роз'єм розширення з повним доступом до всіх ресурсів мікроконтролера
- Середовище розробки: ARM® mbed ™ -enabled (див.
- Програматор: вбудований ST-LINK / V2-1
- Можливість використання вбудованого програматора для програмування зовнішніх пристроїв: передбачена
- Варіанти використання користувацького USB інтерфейсу: віртуальний COM порт, пристрій зберігання інформації і відладочний порт
- Варіанти живлення:
- 5В від ST-LINK / V2-1 USB VBUS
- Зовнішній вхід 3.3В і 7В - 12В через ST Zio або ST morpho роз'єми
- Режим користувацького USB: OTG або full-speed пристрій з Micro-AB роз'ємом
- Мережевий інтерфейс: 100-IEEE-802.3-2002 сумісний Ethernet роз'єм
- Три користувацьких світлодіода
- Дві кнопки: USER and RESET
- Низькочастотний LSE кварц: 32.768 KHz резонатор
- Повна підтримка безкоштовної бібліотеки HAL включаючи величезну кількість прикладів програм
- Широка підтримка різними засобами розробки: IAR ™, Keil®, GCC-based IDEs, ARM® mbed ™
- На сайті нашого партнера є дуже хороша стаття "Швидкий старт з Nucleo". Дуже рекомендуємо вам її прочитати.
