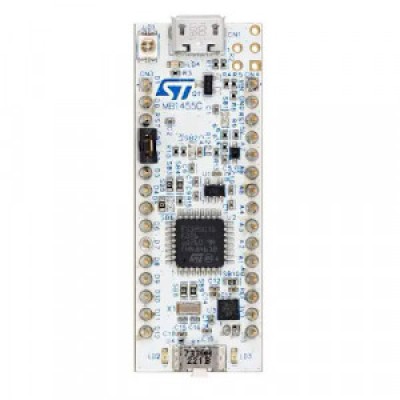

Плата розробника NUCLEO-G031K8

Налагоджувальна плата STM32G0 Nucleo-32 на основі еталонної плати MB1455 (NUCLEO-G031K8) забезпечує доступну та гнучку можливість для користувачів випробувати нові концепції та створити прототипи, вибираючи з різних комбінацій продуктивності та особливості енергоспоживання, що забезпечуються мікроконтролером STM32. На платі встановлений мікроконтролер STM32G031K8T6U, що поєднує в собі продуктивність та розумне енергоспоживання. Підтримка підключення Arduino™ Nano V3 дає змогу легко розширювати функціональність STM32 Nucleo open. Платформа розробки є сумісною з широким вибором спеціалізованих щілдів. Плата STM32G0 Nucleo-32 не вимагає окремого датчика, тому що в неї вбудований налагоджувач/програматор ST-LINK/V2-1. Плата STM32G0 Nucleo-32 поставляється з великими бібліотеками безкоштовного програмного забезпечення STM32 та прикладами, доступними в пакеті розробника мікроконтролера STM32CubeG0.

Код виробника: 497-19569-ND, NUCLEO-G031K8

Характеристики:

• Мікроконтролер STM32G031K8T6U (Arm® Cortex®-M0+, 64 МГц) у корпусі LQFP32 з 64 Кбайт флеш-пам'яті та 8 Кбайт SRAM.
• 1 Користувальницький світлодіод
• 1 кнопка RESET або кнопка користувача
• Роз'єми плати:
  • Роз'єм розширення Arduino™ Nano V3
  • USB з Micro-B
• Гнучкі варіанти живлення: ST-LINK USB VBUS або зовнішні джерела
• Вбудований налагоджувач/програматор ST-LINK/V2-1 з можливістю перенумерації USB пристрою: запам'ятовуючий пристрій, віртуальний COM-порт та порт налагодження
• Безкоштовні програмні бібліотеки та приклади, доступні в пакеті MCU STM32CubeG0.
• Підтримка широкого вибору інтегрованих середовищ розробки (IDE), включаючи IAR™, Keil® та IDE на основі GCC.

Варіанти живлення контролера:

VIN або живлення +5В:

При живленні від VIN або +5 В як і раніше можна використовувати ST-LINK для зв'язку для програмування або налагодження, але обов'язково спочатку запитати плату, використовуючи VIN або +5 В, потім підключити USB-кабель до ПК. Таким чином, нумерація USB порту буде коректною.

Повинна дотримуватися наступна процедура послідовності живлення:

1. Переконайтеся, що SB1 вимкнено.
2. Підключіть зовнішнє джерело живлення до VIN або +5В.
3. Увімкніть зовнішнє джерело живлення 7 В < VIN < 12 В для VIN або 5 В для +5 В.
4. Перевірте, чи червоний світлодіод LD2 світиться.
5. Підключіть комп'ютер до гнізда USB CN1.

Якщо цей порядок не дотримується, плата може живитися спочатку від VBUS, а потім від VIN або +5В і виникають такі ризики:

1. Якщо платі потрібно струм більше 300 мА ПК може бути пошкоджений або споживаний струм обмежений. Як наслідок – плата не живиться належним чином.
2. При нумерації запитується струм 300 мА (оскільки SB1 повинен бути вимкнений), тому існує ризик відхилення запиту та перерахування не вдається, якщо ПК не може забезпечити такий струм порту. Отже, на плату живлення не подається (світлодіод LD2 не горить).

Живлення +3V3:

Використання +3V3 (контакт 14 CN4) безпосередньо в якості входу живлення цікаво, наприклад, якщо 3,3 забезпечується платою шилда. У цьому випадку на ST-LINK не подається живлення, тому функції програмування та налагодження недоступні. Коли плата живиться від +3V3 (CN4 контакт 14), перемички SB2 (NRST) та SB3 повинні бути вимкнені.

Вихід зовнішнього джерела живлення:

При живленні плати від USB або VIN +5 В (контакт 4 CN4) напругу живлення можна використовувати як вихідне джерело живлення для Arduino™ Nano шилдів. У цьому випадку повинен дотримуватися максимальний струм джерела живлення, вказаний у таблиці. Висновок +3,3 (контакт 14 CN4) також є можливим виходом джерела живлення. Струм обмежений максимальним струмом стабілізатора U3. (макс. 500 мА).

Посилання:

• Короткий опис плати
• Посібник користувача
• Опис сімейства мікроконтролерів STM32G0
