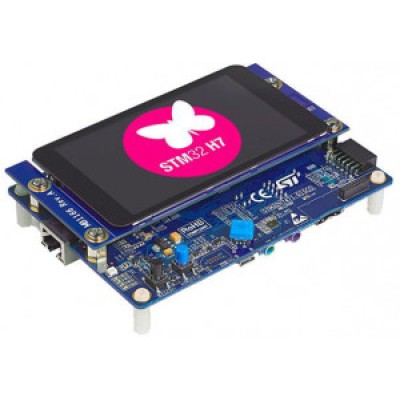

Плата розробника STM32H747I-DISCO

Комплект STM32H747I-DISCO Discovery являє собою повноцінну демонстраційну та розвиваючу платформу для мікроконтролера STMicroelectronics STM32H747XIH6, призначену для спрощення та прискорення розробки власних додатків. Повний спектр апаратних функцій, доступних на платі, допомагає користувачам покращити розробку програм шляхом оцінки всіх периферійних пристроїв (USB OTG HS, Ethernet, картка microSD™, стереосистема SAI Audio DAC із входом та виходом на аудіороз'єм, цифровий мікрофон MEMS, SDRAM, Quad-SPI Flash, роз'єм DCMI, інтерфейс MIPI (DSI та інші). Роз'єми Arduino™ Uno V3 та Pmod™/STMod+ забезпечують просте підключення до плат розширення або дочірніх плат для конкретних застосувань. STLINK-V3E інтегрований у системну плату як вбудований у схему відладчика та програматора для мікроконтролера STM32 та usb Virtual COM порту.

Код виробника: 497-19509-ND, STM32H747I-DISCO

Галузь застосування:

• Керування двигунами та додатками
• Медичне обладнання
• Промислові програми: PLC, інвертори, автоматичні вимикачі
• Принтери та сканери
• Системи сигналізації, відеодомофони та HVAC
• Побутова аудіотехніка
• Мобільні програми: інтернет речей
• Мобільні пристрої: розумний годинник

Характеристики:

• STM32H747XIH6 мікроконтролер на базі ARM ядра з 2 Мбайт флеш-пам'яті та 1 Мбайт оперативної пам'яті в корпусі TFBGA240 + 25®
• 4" ємнісний сенсорний РК-дисплей з інтерфейсом MIPI DSI®
• Сумісність Ethernet з IEEE802.3-2002
• USB OTG HS
• Аудіокодек SAI
• Цифрові мікрофони ST-MEMS
• Додаткова пам'ять:
  • 2 x 512-Мбіт quad-SPI NOR флеш-пам'яті
  • 256-Мбіт SDRAM
• 4 кольорові світлодіоди користувача
• Кнопки:
  • Кнопка користувача
  • Кнопка скидання
• 4х спрямований джойстик з кнопкою вибору
• Додаткова плата Funout
• Роз'єми системної плати:
  • Камера (8-біт)
  • USB з micro-AB
  • Мережевий адаптер RJ45
  • Вхід та вихід SPDIF RCA
  • Роз'єм для стереогарнітури, включаючи аналоговий вхід мікрофону
  • Аудіороз'єм для зовнішніх динаміків
  • Слот microSD™ картки пам'яті
  • TAG-Connect 10-контактний роз'єм
  • Arm Cortex 10-контактний роз'єм для налагодження з кроком 1,27 мм на stDC14 ®®
• Роз'єми розширення плати:
  • Arduino™ Uno V3
  • Pmod™ Тип 2A та Тип 4A
  • STMod+
  • Додаткова звукова плата
• Гнучкі варіанти живлення:
  • ST-LINK USB VАBUS
  • Роз'єм USB OTG HS
  • Зовнішні джерела живлення
• Вбудований налагоджувач/програматор STLINK-V3E з можливістю повторного перерахування USB:
  • Запам'ятовуючий пристрій
  • Віртуальний COM-порт
  • Порт налагодження
• Великі бібліотеки та приклади вільних програм, доступні у пакеті мікроконтролерів STM32Cube
• Підтримка широкого вибору інтегрованих середовищ розробки (IDE), включаючи IAR™, Keil та IDE на основі GCC®

Засоби розробки додатків:

• Keil® MDK-ARM(b)
• IAR™ EWARM(b)
• GCC-based IDEs

Посилання:

• Технічний опис
• Сторінка товара на сайті виробника
