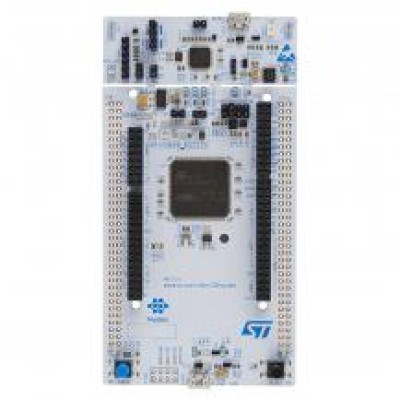

Плата розробника STM32 Nucleo-144 на STM32L4R5ZIT6 з можливістю підключення шилдів від Arduino і плат розширення ST morpho. Плата виконана на базі 32-бітного ARM-мікроконтролера сімейства STM32L4R5ZIT6. Мікроконтролер має приголомшливі можливості і обчислювальну потужність! Особливість цієї плати полягає в розширених можливостях керування енергоспоживанням і вкрай низьким споживанням в режимах зниження споживання і сну. Продуктивність забезпечують архітектура, блок обчислень з плаваючою точкою одинарної і подвійної точності (FPU), блок захисту пам'яті (MPU) і повна підтримка команд DSP. Плата має дуже великий вибір вбудованої периферії, великі обсяги пам'яті програм і оперативної пам'яті. Nucleo - це сімейство плат, підтримуваних онлайн середовищем розробки mbed. Плати цього сімейства надають великі можливості для розробника. Однак зазвичай, чим більше можливостей, тим вище складність в освоєнні і, особливо, тим важче знайомство. На щастя Nucleo позбавлений цього недоліку: завдяки середовищу mbed з можливостями цієї платформи дуже просто познайомитися
Код виробника: NUCLEO-L4R5ZI
Контролер містить 640 Кб оперативної пам'яті даних (включаючи 128 Кбайт TCM RAM пам'яті даних для функцій, критичних до часу виконання, 16 Кбайт пам'яті команд TCM RAM для критичних до часу виконання команд, 4 Кбайт пам'яті резервного зберігання даних для енергозберігаючих режимів).
Мікроконтролер має розширений список регістрів і команд гнучкого керування продуктивністю та енергозбереженням.
Платі не потрібен окремий пробник, так як на всіх платах STM32 NUCLEO-144 встановлені програматори / відладчики ST-Link / V2-1.
Характеристики:
- Виробник: STMicroelectronics
- Серія: STM32L4R
- Ядро: ARM® Cortex®-M4
- Розрядність 32-Bit
- Робоча частота: 120МГц
- Інтерфейси: CANbus, EBI / EMI, I²C, IrDA, LINbus, MMC / SD, SAI, SPI, UART / USART, USB OTG
- Додаткова периферія: Brown-out Detect / Reset, DMA, POR, PWM, WDT
- Кількість входів / виходів: 115
- Розмір пам'яті програм: 2Mбайта (2M x 8)
- Тип пам'яті програм: FLASH
- Розмір пам'яті даних: 640K x 8
- Напруга живлення: (Vcc / Vdd) 1.71 V ~ 3.6 V
- Перетворювачі: АЦП 16x12b, ЦАП 2x12b
- Тактовий генератор: внутрішній
- Робоча температура -40 ° C ~ 85 ° C (TA)
- Корпус мікроконтролера: 144-LQFP
- Два типи інтерфейсних роз'ємів підключення:
- ST Zio роз'єм сумісний з Arduino ™ Uno V3 для підключення сумісних шилдів
- ST morpho роз'єм розширення з повним доступом до всіх ресурсів мікроконтролера
- Програматор: вбудований ST-LINK / V2-1
- Середовище розробки: ARM® mbed ™ -enabled (див.
- Можливість використання вбудованого програматора для програмування зовнішніх пристроїв: передбачена
- Варіанти використання користувацького USB інтерфейсу: віртуальний COM порт, пристрій зберігання інформації і відладочний порт
- Варіанти живлення:
- 5В від ST-LINK / V2-1 USB VBUS
- Зовнішній вхід 3.3В і 7В - 12В через ST Zio або ST morpho роз'єми
- Режим призначеного для користувача USB: OTG або full-speed пристрій з Micro-AB роз'ємом
- Мережевий інтерфейс: 100-IEEE-802.3-2002 сумісний Ethernet роз'єм
- Три користувацькі світлодіоди
- Дві кнопки: USER and RESET
- Низькочастотний LSE кварц: 32.768 KHz резонатор
- Повна підтримка безкоштовної бібліотеки HAL включаючи величезну кількість прикладів програм
- Широка підтримка різними засобами розробки: IAR ™, Keil®, GCC-based IDEs, ARM® mbed ™
Посилання:
- Інструкція
- Початок роботи
- Використання енергозбереження
- Конфігуратор STM32CubeL4
