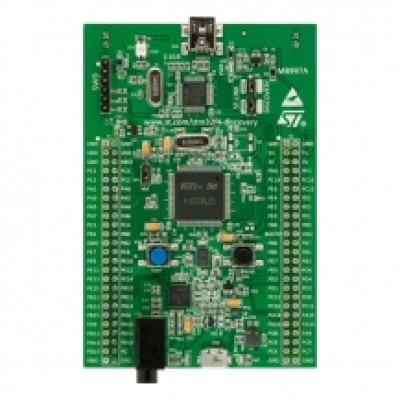

Плата розробника STM32F407G-DISC1 побудована на базі контролера STM32F407VGT6 з ядром Cortex-M4F, яке можна розігнати до 168 МГц. Об'єм оперативної пам'яті складає 192 кб яку можна збільшити, допаяв зовнішню мікросхему пам'яті. Флеш пам'ять програм 1 мб. Є підтримка USB, причому контролер може бути як пристроєм так і хостом. Є апаратний генератор випадкових чисел. Крім звичних інтерфейсів DAC, ADC, SPI, I2C, PWM, RTC у чіпа є ще DCMI для підключення камери і SDIO для підключення SD карт. Є підтримка Ethernet.
На борту розміщений вбудований цифровий мікрофон MP45DT02, стереофонічний 24х бітний ЦАП CS43L22 і вбудованим підсилювачем класу D з регулюванням гучності, тембру і т. і. Це дає можливість розробнику побудувати на даній платі непогану звукову карту.
Також на платі встановлений трехосевой цифровий акселерометр LIS302DL. Крім стандартних функцій, акселерометр додатково має можливість перемикати діапазони вимірювання прискорення, апаратно обробляти кліки і подвійні кліки, наприклад постукування і генерувати переривання. Є два інтерфейси: SPI або I2C і виходи для переривань. Для управління і контролю на платі розміщені чотири різних світлодіода, розташованих навколо акселерометра, і дві кнопки, одна призначена для користувача, а друга апаратний сборос контролера.
Система живлення реалізована через стабілізатор напруги LD3985M33R. Для початку роботи цілком достатньо 150мА, однак для складних пристроїв з великою кількістю периферії потрібно більш потужний зовнішній стабілізатор 3.3В.
Налагодження проводитися через програматор-відладчик ST-Link, встановлений на платі. На відміну від программаторов інших плат DISCOVERY, світлодіод даної плати - двоколірний, що дозволяє розрізняти режими роботи налагодження та програмування.
Живиться відладочна плата STM32F4DISCOVERY від роз'єму mini USB.
Характеристики STM32F4DISCOVERY:
- 32-bit ARM Cortex®-M4F мікроконтролер STM32F407VGT6, 1-Mbyte Flash пам'яті, 192-Kbyte ОЗУ, корпус LQFP100;
- На плату встановлено ST-LINK/V2-A;
- Доступний ресурс ARM®mbed™
- USB ST-LINK з нумерацією та трьома інтерфейсами:
- Віртуальний com порт,
- Пристрій зберігання (Mass storage),
- Порт налагодження;
- Живлення плати: через USB або від зовнішнього джерела 5 V;
- Живлення зовнішніх плат: 3 V та 5 V;
- 3-осьовий ST MEMS акселерометр LIS302DL або LIS3DSH;
- Всенаправлений ST MEMS цифровий мікрофон MP45DT02;
- Аудіо ЦАП CS43L22 з інтегрованим класу D драйвером гучномовців;
- Вісім світлодіодів:
- LD1 (червоний/зелений) для індикації обміну по USB,
- LD2 (червоний) - індикація живлення 3.3 V,
- Чотири користувальницькі світлодіоди, LD3 (помаранчевий), LD4 (зелений), LD5 (червоний) і LD6 (синій),
- 2 USB OTG світлодіода: LD7 (зелений) - VBUS та LD8 (червоний) - перевантаження по струму;
- Дві кнопки (користувача та скидання);
- USB OTG FS із micro-AB роз'ємом;
- Роз'єм розширення з доступом до всіх контактів LQFP100 I/Os для швидкого підключення до макетних плат тощо;
- Комплекс безкоштовного програмного забезпечення, що включає різні приклади, частина пакету STM32CubeF4 або STSW-STM32068 для використання стандартних бібліотек ранніх випусків.
Середовища розробки:
- RealView Development Suite (ARM C/C++ Compiler)
- Keil MDK-ARM (ARM C/C++ Compiler)
- IAR Embedded Workbench for ARM (IAR C/C++ Compiler)
- MULTI IDE for ARM (Green Hills C/C++ Compiler)
- TASKING VX-toolset for ARM (Altium C/C++ Compiler)
- Sourcery CodeBench (GCC Compiler)
- Rowley CrossWorks for ARM (GCC Compiler)
- Atollic TrueSTUDIO (GCC Compiler)
- RAISONANCE Ride7 IDE for ARM (GCC Compiler)
- CooCox CoIDE (GCC Compiler)
- mikroC for ARM (MikroElektronika C Compiler)
Схема STM32F4DISCOVERY:
Елементи плати та призначення контактів STM32F4DISCOVERY:
Розміри STM32F4DISCOVERY:
