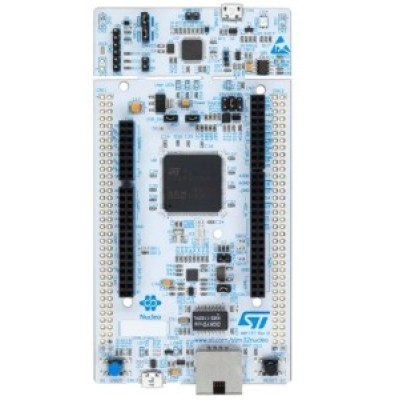

Плата розробника NUCLEO-F756ZG

Плата STM32 Nucleo-144 на мікроконтролері STM32F756ZG надає користувачам доступний та гнучкий спосіб випробувати нові концепції та створити прототипи, вибираючи з різних комбінацій характеристик продуктивності та енергоспоживання, що надаються мікроконтролером STM32. Для сумісних плат внутрішній або зовнішній SMPS значно знижує споживання енергії в режимі Run. Роз'єм ST Zio, що розширює можливості підключення ARDUINO ® Uno V3, і роз'єм ST morpho надають прості засоби розширення функціональності відкритої платформи розробки Nucleo за допомогою широкого вибору спеціалізованих шилдів. Плата STM32 Nucleo-144 не вимагає окремого програматора, оскільки в неї вбудований відладчик/програматор ST-LINK. Плата STM32 Nucleo-144 поставляється з комплексними безкоштовними програмними бібліотеками STM32 та прикладами, доступними у пакеті мікроконтролера STM32Cube.

Код виробника: NUCLEO-F756ZG

Особливості:

• Мікроконтролер: STM32 у корпусі LQFP144, TFBGA225 або VFBGA264
• 3 користувальницьких світлодіода
• 1 кнопка користувача та 1 кнопка скидання
• Кварцовий генератор 32.768 кГц
• Роз'єми плати:
  • SWD
  • Роз'єм розширення ST Morpho
• Гнучкі варіанти живлення: ST-LINK USB V BUS, роз'єм USB або зовнішні джерела
• Повний набір безкоштовних бібліотек програмного забезпечення та прикладів, доступних у пакеті мікроконтролера STM32Cube
• Підтримка широкого спектру інтегрованих середовищ розробки (IDE), включаючи IAR Embedded Workbench®, MDK-ARM та STM32CubeIDE
• Характеристики, характерні для деяких плат (подробиці див. у розділі інформації про замовлення короткого опису)
• Зовнішній або внутрішній ДБЖ для генерації напруги живлення логіки ядра V
• Ethernet, сумісний із IEEE-802.3-2002
• Тільки USB-пристрій, USB OTG повношвидкісний або SNK/UFP (повношвидкісний або високошвидкісний режим)
• Роз'єми плати:
  • Роз'єм ARDUINO ® Uno V3 або роз'єм розширення ST Zio, включаючи ARDUINO ® Uno V3
  • Модуль камери FPC
  • Роз'єм, сумісний з MIPI20, з трасувальними сигналами
  • USB із Micro-AB або USB Type-C ®
  • Ethernet-порт RJ45
• Вбудований налагоджувач/програматор ST-LINK (STLINK/V2-1, STLINK-V3E або STLINK-V3EC) з можливістю повторної нумерації USB: запам'ятовуючий пристрій, віртуальний COM-порт та налагоджувальний порт

Габаритні розміри:

Комплектація:

• 1 х Плата розробника NUCLEO-F756ZG

Посилання:

• Документація
• Принципова схема
• Засоби розробки
