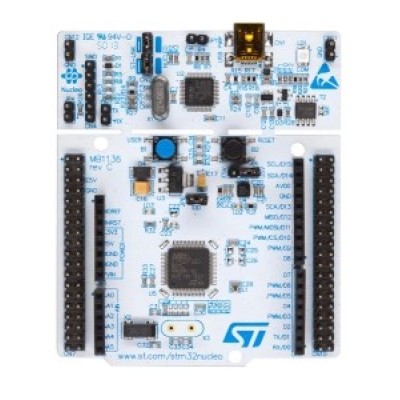

Плата розробника STM32 Nucleo-64 з мікроконтролером STM32F103RB надає користувачам доступний та гнучкий спосіб випробувати нові концепції та створювати прототипи, вибираючи різні поєднання продуктивності та енергоспоживання, що надаються мікроконтролером STM32. Для сумісних плат внутрішній або зовнішній імпульсний джерело живлення значно знижує споживання енергії в режимі роботи. Підтримка підключення ARDUINO ® Uno V3 та роз'єм ST morpho дозволяють легко розширювати функціональність відкритої платформи розробки STM32 Nucleo за допомогою широкого вибору спеціалізованих шилдів. Плата STM32 Nucleo-64 не потребує окремого програматора, оскільки в неї інтегрований налагоджувач/програматор ST-LINK. Плата STM32 Nucleo-64 поставляється з комплексними безкоштовними програмними бібліотеками STM32 та прикладами, доступними у пакеті мікроконтролера STM32Cube.
Характеристики:
- Мікроконтролер STM32 у корпусі LQFP64
- 1 світлодіод користувача, спільний з ARDUINO ®
- 1 кнопка користувача та 1 кнопка скидання
- Кварцовий генератор 32.768 кГц
- Роз'єми плати:
- Роз'єм розширення ARDUINO ® Uno V3
- Роз'єм розширення ST Morpho для повного доступу до всіх портів введення-виведення STM32
- Гнучкі варіанти живлення: ST-LINK USB V BUS або зовнішні джерела
- Безкоштовні бібліотеки програмного забезпечення та приклади, доступні в пакеті мікроконтролера STM32Cube
- Підтримка широкого спектру інтегрованих середовищ розробки (IDE), включаючи IAR Embedded Workbench®, MDK-ARM та STM32CubeIDE
- Характеристики, характерні для деяких плат (опційно)
- Другий користувальницький світлодіод
- Зовнішній або внутрішній SMPS для формування напруги живлення логіки ядра V
- 24 МГц або 48 МГц HSE
- Користувальницький пристрій USB повної швидкості або USB SNK/UFP повної швидкості
- Криптографія
- CAN FD-трансівер
- Роз'єми плати:
- Спеціальний роз'єм для експериментів із зовнішнім SMPS
- Роз'єм USB Type-C®, Micro-B або Mini-B для ST-LINK
- Роз'єм користувача USB Type-C®
- Налагоджувальний роз'єм MIPI ®
- Роз'єм CAN FD
- Вбудований налагоджувач/програматор ST-LINK (STLINK/V2-1, STLINK-V3E, STLINK-V2EC або STLINK-V3EC) з можливістю повторної нумерації USB: запам'ятовуючий пристрій, віртуальний COM-порт та налагоджувальний порт
