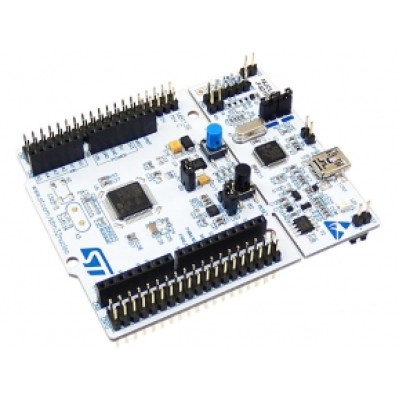

Плата розробника STM32 Nucleo з можливістю підключення шилдів від Arduino. Плата виконана на базі 32-бітного ARM-мікроконтролера сімейства STM32F411 в корпусі LQFP-64. Nucleo - це сімейство плат, що підтримують онлайн середу розробки mbed. Плати цього сімейства надають великі можливості для розробника. Однак зазвичай, чим більше можливостей, тим вище складність в освоєнні і, особливо, тим важче знайомство. На щастя Nucleo позбавлений цього недоліку: завдяки середовищу mbed з можливостями цієї платформи дуже просто познайомитися.
Технічні характеристики:
- Ядро контролера: Cortex-M4 100 МГц
- Пам'ять програм: 512 Кб
- Пам'ять даних: 128 Кб
- Програматор: Вбудований
Підтримка плат розширення:
- Arduino Uno Revision 3
- Morpho від STMicroelectronics, з доступом до всіх ліній вводу / виводу мікроконтролера
Програмування:
- На платі є вбудований програматор / відладчик ST-LINK / V2-1 і роз'єм однопровідного відладочного інтерфейсу SWD. Перемикач режимів роботи для використання плати як незалежного пристрою ST-LINK / V2-1 для програмування інших пристроїв на мікроконтролерах сімейства STM32
Живлення:
- Гнучка схема живлення плати. Живлення може здійснюватися як від шини USB інтерфейсу так і від зовнішнього джерела живлення на 3.3 В, 5.0 В або 7 ... 12 В
Індикатори:
- Індикація зв'язку по шині USB (LD1)
- Користувацький світлодіод (LD2)
- Індикація наявності напруги живлення (LD3)
Кнопки:
Режими роботи по шині USB:
- Віртуальний COM-порт
- Сховище даних (Mass Storage)
- Відладочний порт
Велика бібліотека безкоштовного ПО на рівні апаратних абстракцій (HAL) і прикладів прикладного коду. Підтримується багатьма інтегрованими середовищами проектування (IDE), включаючи продукти компаній IAR, Keil, а також різними відкритими платформами на базі GCC
