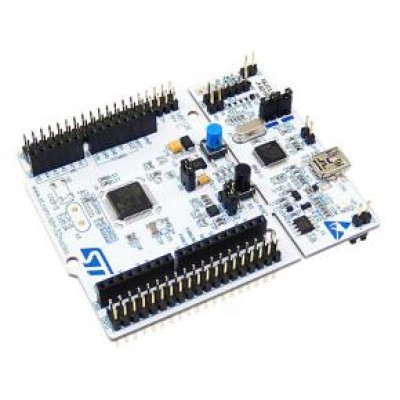

Плата розробника NUCLEO-F446RE

STM32 Nucleo STM32F446RET6 представляє розробникам мікроконтролерних систем повний доступ до ресурсів мікроконтролера без необхідності використання додаткових плат розробника і / або програматорів і відладчиків - все це вже є на платі Nucleo. Як приємний бонус - сумісність з шилдами Arduino і ST morpho. Мікроконтролер плати добре підтримується різними засобами розробки такими як: IAR ™, ARM® Keil®, GCC-based IDEs.

За допомогою Nucleo можна розробляти пристрої, для яких потрібна висока продуктивність або складні математичні обчислення. Ця платформа заснована на 32-розрядному ARM-процесорі STM32F446RET6 з ядром Cortex-M4. Ви зможете повноцінно використовувати кольорові дисплеї, обробляти аудіопотік, керувати складними багатосуглобовими роботами і навіть наділяти їх інтелектом. Процесор має 512 кБ Flash і 96 кБ SRAM-пам'яті. Flash виконує ті ж функції, що і жорсткий диск на комп'ютері, а SRAM аналогічна оперативної пам'яті. Рідною напругою Nucleo є 3,3 В. Проте всі входи і виходи толерантні до 5 В, тому ви можете підключати до платформи будь-які модулі і шилди, розраховані на 5 В.

Характеристики:

• Мікроконтролер: STM32F446RET6 в QFP64 корпусі
• Сумісність з платформами:
  • Arduino ™ Uno V3 шилд
  • Розширення ST morpho з доступом до всіх портів вводу/виводу
  • ARM® mbed ™ (see
• Програматор: Інтегрований ST-LINK / V2-1 c SWD роз'ємом
• Режими програматора: ST-LINK / V2-1
• Гнучка система живлення плати:
  • USB VBUS або зовнішнє джерело (3.3V, 5В, 7 - 12В)
  • Точка живлення менеджера живлення
• Світлодіоди:
  • USB передача даних (LD1)
  • Користувацький (LD2)
  • Живлення (LD3)
• Кнопки:
  • Користувацька
  • Скидання
• Режими USB
  • Підтримка віртуального COM порту
  • Пристрій зберігання даних
  • Відладочний порт
• Системи розробки: (IDEs) IAR ™, ARM® Keil®, GCC-based IDEs

Посилання:

• Даташит
• Опис програматора
• Швидкий старт з STM32
