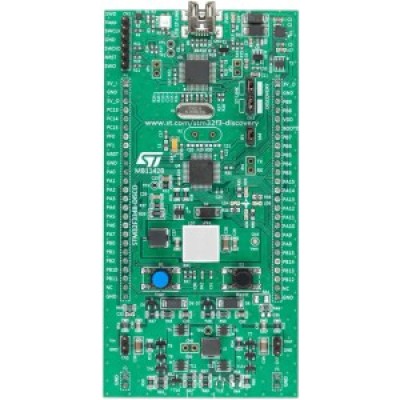

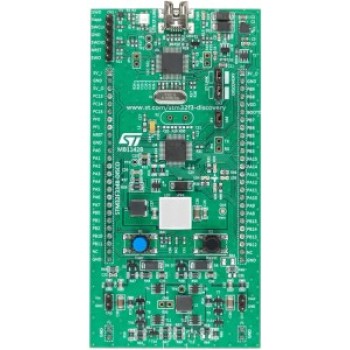

Комплект Discovery для мікроконтролерів STM32F334 допоможе Вам відкрити для себе цифрові функції живлення мікроконтролерів STM32F334 і легко розробляти Ваші додатки для них. Він пропонує все необхідне як для початківців, так і для досвідчених користувачів, щоб швидко почати роботу. Заснований на STM32F334C8T6 він має вбудований інтерфейс інструменту налагодження ST-LINK / V2-1, світлодіодний регулятор яскравості з перетворювачем buck, конвертер buck / boost, світлодіоди та кнопки.
Код виробника: 497-14652-ND, STM32F3348-DISCO
Характеристики:
- Мікроконтролер STM32F334C8T6 з 64 КБ флеш-пам'яті, 16 КБ ОЗУ в корпусі LQFP48.
- Вбудований ST-LINK / V2-1 з перемикачем режиму вибору для використання в комплекті як автономного ST-LINK / V2-1 (з роз'ємом SWD для програмування і налагодження).
- mbed™ Підтримується (mbed.org)
- USB ST-LINK з можливістю повторного перерахування і трьома різними інтерфейсами:
- віртуальний COM-порт
- запам'ятовувальний пристрій
- порт налагодження
- Живлення плати: через шину USB або від зовнішньої напруги живлення 5 В.
- Зовнішнє джерело живлення: 3 В і 5 В.
- Світлодіодний димер високої яскравості з конвертером buck.
- Один знижувальний/підвищувальний конвертер.
- Шість світлодіодів:
- LD1 (червоний) для індикації живлення 3,3 В
- LD2 (червоний/зелений) для стану USB-підключення
- Чотири призначених для користувача світлодіода: LD3 (червоний), LD4 (помаранчевий), LD5 (зелений) і LD6 (синій).
- Дві кнопки (призначені для користувача і скидання мікроконтролера).
- Конектор розширення для введення/виведення LQFP48 для швидкого підключення до плати прототипіювання і легкого використання.
- Комплексне безкоштовне програмне забезпечення, що включає різні приклади, що входять до складу пакета STM32CubeF3 або STSW-STM32148.
