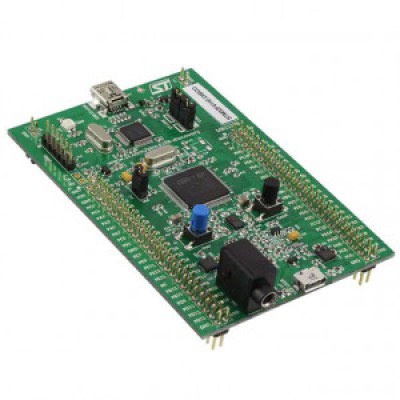

Плата розробника STM32F411E-DISCO

Плата розробника STM32F411E-DISCO створена для дослідження роботи базового мікроконтролера серії STM32F411. Наявність вбудованих ST MEMS пристроїв дозволяє виконувати дослідження і розробку для графіки, звуку, підтримки декількох датчиків тощо. У плату вбудований ST-LINK/V2 для функцій вбудованого налагодження та програмування мікроконтролерів STM32.

Код виробника: 497-15211-ND, STM32F411E-DISCO

Плата підтримує роботу з пакетом ПЗ STM32CubeF4, включаючи стандартну програмну бібліотеку.

Особливості STM32F411E-DISCO:

• Мікроконтролер STM32F411VET6 з 512 Кбайт флеш-пам'яті і 128 Кбайт ОЗУ в корпусі LQFP100
• USB OTG FS
• 3-осьовий гіроскоп з цифровим виходом ST MEMS
• Цифровий лінійний акселерометр і магнітний датчик ST MEMS 3D
• Цифровий мікрофон ST MEMS
• Аудіо ЦАП з вбудованим динаміком класу D
• Вісім світлодіодів:
  • LD1 (червоний/зелений) для зв'язку USB
  • LD2 (червоний) для живлення 3,3 В
  • Чотири призначених для користувача світлодіода: LD3 (помаранчевий), LD4 (зелений), LD5 (червоний) і LD6 (синій)
  • Два світлодіоди USB OTG: LD7 (зелений) VBUS і LD8 (червоний) перевантаження по току
• Дві кнопки користувача і скидання
• Роз'єми плати:
  • Роз'єм USB OTG FS Micro-AB
  • Роз'єм ST-LINK Mini-B USB
  • Роз'єм розширення для всіх входів/виходів LQFP100 для швидкого підключення до макетної плати і легкості перевірки
• Гнучкі варіанти живлення:
  • USB-роз'єм ST-LINK
  • Зовнішнє напруга живлення 5 В
• Вбудований відладчик/програматор ST-LINK/V2 з перемикачем вибору режиму для використання комплекту в якості автономного датчика ST-LINK (з роз'ємом SWD для програмування і налагодження)
• Всеосяжне безкоштовне програмне забезпечення, включаючи безліч прикладів, є частиною пакета MCU STM32CubeF4 або STSW-STM32136 для використання застарілих стандартних бібліотек
• Підтримка широкого вибору інтегрованих середовищ розробки (IDE), включаючи IAR Embedded Workbench®, MDK-ARM і STM32CubeIDE
