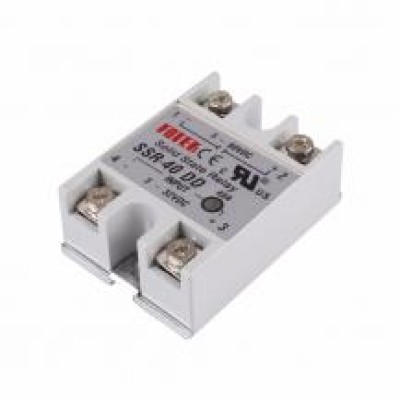

Реле твердотільне SSR-40DD 15A, жив. 3-32 VDC

Твердотільні реле SSR-40DD 40А DC-DC призначені для комутації пристроїв з робочою напругою 5 - 60 В і максимальним тривалим струмом 15А постійного струму. Управляється реле напругою постійного струму 3-32В. При підключенні слід дотримуватись полярності, позначеної на корпусі!

Твердотільні реле типу SSR не призначені для комутації навантаження з реактивною (індуктивною та ємнісною) складовою, наприклад, електродвигунів. Для комутації навантаження з реактивною складовою потрібно дотримуватися умови: максимальний комутований струм повинен становити не більше 20 - 40% від номінального і обов'язково використання радіатора і вентилятора обдування. Якщо при використанні реле, для комутації навантаження з реактивною складовою, його температура занадто висока - потрібно зменшити максимальний комутований струм.

Характеристики:

• Виробник: FOTEK
• Модель: SSR-40 DD
• Тип: Реле постійного струму
• Тип опторозв'язки: Оптронна
• Вихідний транзистор: біполярний
• Падіння напруги: 1,6 В при 25 ° С
• Керуюча напруга: 3В - 32 В постійного струму
• Струм управління: 7,5 мА при 12 В
• Номінальна напруга навантаження: 5В - 60 В постійного струму
• Максимальний струм навантаження:
  • Постійний: 15 А
  • Імпульсний: 30А
• Затримка спрацьовування: менше 1 мс
• Діелектрична міцність: більше 2,5 кВ
• Опір ізоляції: більше 50 МОм при 500 В постійного струму
• Діапазон робочих температур: від -20 до 80 ° С
• Розміри: 60 х 45 х 24 мм
• Вага: 105 г
