4-х канальний бездротовий вимикач 433 MHz

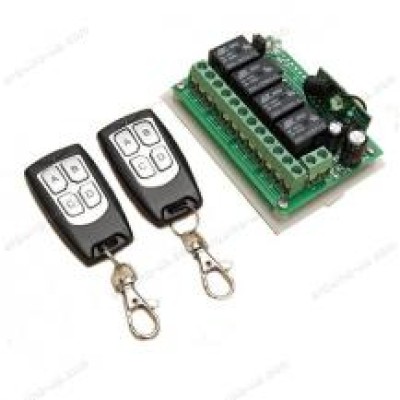

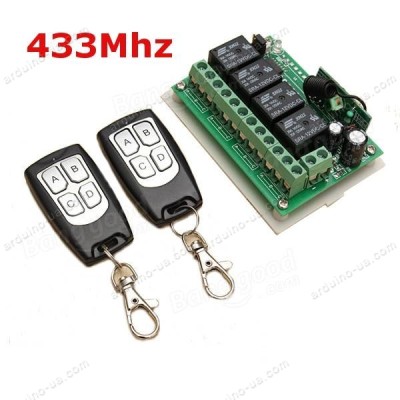

Бездротовий 4-х канальний вимикач призначений для дистанційного керування навантаженням з максимальним струмом до 10А. Широкий спектр застосування - від відкриття гаражних дверей до управління освітленням. У комплекті йде безпосередньо сам вимикач і два пульта, виконаних у формі красивих брелоків.

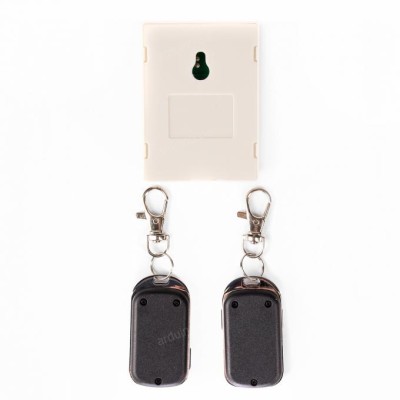

Зовнішній вигляд пультів управління і їх батареї живлення може відрізнятися від зображеного на фото!

Навчання приймача:

• Натисніть кнопку режиму навчання на пристрої. Індикатор блимає. Натисніть кнопку на пульті і індикатор блимне двічі - навчання пройшло успішно.
• Можна використовувати до 12 пультів з мікросхемами кодера PCS2262 або 1527 в різних пультах.
• Очищення пам'яті пультів: натиснути кнопку навчання більше 8-ми секунд. Після повного очищення індикатор згасне.

Вибір режиму:

• Режим без фіксації - перемичка знята
• Режим з фіксацією - перемичка в положенні 1
• Режим перемикання - перемичка в положенні 2

Іноді трапляються вимикачі, у яких немає перемичок вибору режиму роботи вимикача. Щоб вибрати режим, використовується кнопка прив'язки.

• Натискання кнопки один раз призводить до того, що прив'язується пульт з 1 режимом роботи вимикача. Тобто. натиснули кнопку - реле увімкнулося, відпустили - вимкнулося.
• Натискання кнопки двічі - після прив'язки пульта вимикач переходить у режим з фіксацією. Тобто. Натиснули та відпустили кнопку на пульті – реле ввімкнулося. Натиснули та відпустили вдруге – вимкнулося. Управління кожним реле вимикача в цьому режимі є незалежним.
• Натискання кнопки прив'язки три рази - після прив'язки в перемикач переходить в режим залежної фіксації. Тобто. Перше реле включено лише тоді, коли решту реле вимкнено. Натискання кнопки A вмикає друге реле і вимикає перше, - вмикає третє і вимикає перше і D - вмикає четверте реле і вимикає перше. Натискання кнопки B вимикає друге, третє та четверте реле та включає перше.
• Натискання кнопки прив'язки вісім разів поспіль призведе до стирання всіх прив'язаних пультів. Зміну роботи вимикача бажано починати зі стирання всіх попередніх даних про пульти. Інакше робота вимикача стає забавною, але непередбачуваною.

Режим роботи:

• Натискаємо кнопку пульта - спрацьовує реле. Відпускаємо кнопку - реле вимикається
• Натискаємо кнопку один раз - реле спрацьовує. Натискаємо повторно - вимикається
• Натискаємо одну кнопку - реле спрацьовує. Натискаємо іншу - реле вимикається. У цьому режимі для одного реле використовується дві кнопки пульта.

Приймач:

• Робоча напруга: 12В
• Споживання в режимі очікування: менше 6мА
• Робоча температура: -40 °С 80 °С
• Чутливість: -105dBm
• Робоча частота: 433МГц
• Комутований струм: 3A
• Максимальний струм навантаження: 10A
• Максимальна напруга навантаження: 110В
• Розміри: 72 x 52 x 26мм

Передавач пульта:

• Радіус дії: 20 метрів
• Напруга живлення: 3В
• Робоча частота: 433МГц
• Струм: 13 мА
• Тип кодування: фіксований код
• Розміри: 58 x 39 x 14 мм
