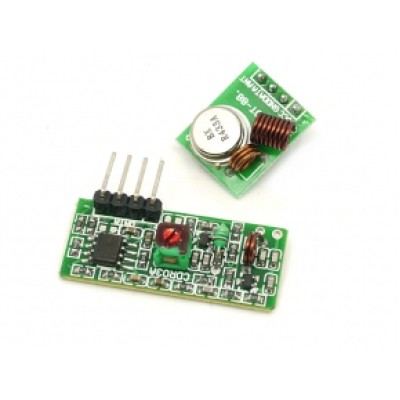

Радіоподовжувач 315Мгц (пара)

Радіо подовжувач 315МГц складається з передавача та приймача, зазвичай використовується для віддаленого керування.

Характеристики:

• частота 315МГц
• амплітудна модуляція
• вихід приймача: логічна одиниця 1/2 напруги живлення, логічний нуль 0,7В
• живлення передавача: 3-12В (чим вища напруга, тим більша потужність передачі)
• розмір передавача: 19х19мм
• розмір приймача: 30х13мм

Для віддаленого керування зазвичай використовується така схема:

МК → Енкодер → Передавач

Приймач → Декодер -→ МК або виконавчий пристрій.

PT2272 (енкодер) та PT2262 (декодер) можуть бути виключені зі схеми, їх призначення зводиться до:

• Уникнути плутанини, коли використовується кілька радіо подовжувачів в одному діапазоні
• Ізоляція перешкод

Можна інтегрувати енкодер та декодер у МК на обох сторонах зв'язку. У будь-якому випадку, якщо в зоні дії немає інших джерел передачі, що працюють на частоті 315МГц, можна використовувати подовжувач радіо як пряме кабельне з'єднання.

Дальність зв'язку на відкритому просторі: до 150м, у приміщенні - близько 20 метрів (залежно від типу стін). Модулювання ASK. Приклади скетчів у документації до бібліотеки VirtualWire (див. нижче).

Посилання:

• бібліотека VirtualWire 1.9
• документація до VirtualWire 1.9
• приклад використання
• схема та опис (англ)
