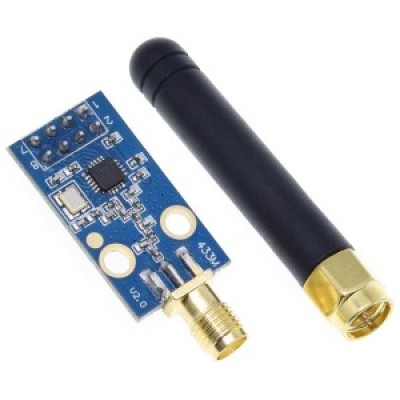

Радіомодуль CC1101 433МГц із SMA антеною

Радіомодуль на мікросхемі CC1101 призначений для організації радіозв'язку на відстані до 200 метрів у діапазоні 433 МГц. Для управління модулем та передачі даних використовується поширений інтерфейс SPI.

Модуль CC1101 – це високочутливий радіоприймач-передавач для частотного діапазону 433 МГц, побудований на мікросхемі трансівера CC1101. Модуль забезпечує стабільний бездротовий зв'язок із низьким енергоспоживанням, що робить його ідеальним для IoT-проектів, систем розумного будинку, датчиків, телеметрії та дистанційного керування.

Мікросхема CC1101 підтримує різні типи модуляції (ASK, FSK, GFSK, OOK), має високу стійкість до перешкод і гнучкі налаштування параметрів зв'язку.

У комплекті йде антена SMA, що підвищує дальність зв'язку.

Сумісний з Arduino, ESP8266, ESP32, STM32, Raspberry Pi.

Слід враховувати, що з підключенні до 5В контролеру потрібно застосування перетворювача рівня сигналів управління та передачі.

Особливості:

• Висока чутливість дозволяє спілкуватися великих відстанях.
• Ви можете встановити вихідну потужність до +12 дБм.
• Він підтримує безліч форматів модуляції, таких як 2FSK, 4FSK, GFSK, MSK, OOK та ASK.
• Запуск відбувається дуже швидко, лише за 240 мікросекунд.
• У сплячому режимі споживається дуже мало енергії всього 200 нА.
• Вона має розширені можливості обробки пакетів і буферизації даних.
• Інтерфейс SPI полегшує підключення до мікроконтролерів.
• Для більш точного контролю передбачено вбудований датчик температури.

Приклад підключення до контролера Arduino:

Характеристики:

• Відстань: до 200м на відкритій місцевості
• Кількість каналів: - 127
• Робоча напруга: від 1.8 до 3.6 В
• Вихідна потужність передавача: до 10 дБм
• Інтерфейс підключення: SPI
• Споживаний струм: 80 мкА, 3.5 мА або 22 мА залежно від режиму
• Частота: 433 МГц
• Чутливість: -110 дБм
• Швидкість обміну даними: до 500 000 Bps
• Діапазон температур: -40℃ до +85℃
• Розмір: 15 х 28 мм

Посилання:

• Даташит
