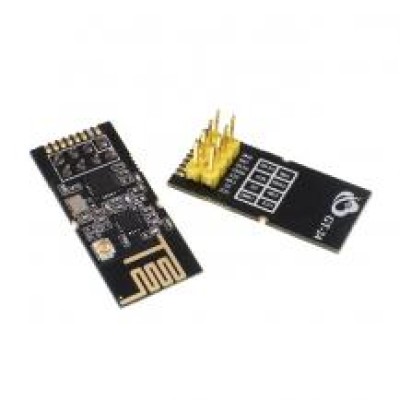

NRF24L01+PA+LNA модуль бездротового зв'язку

Бездротовий модуль NRF24L01P+ з підсилювачем і зовнішньою антеною працює на неліцензійній частоті 2.4ГГц і може працювати на відстані до 1100 метрів. Кожен модуль можна програмно встановлювати як приймач або передавач, так само можна будувати мережі типу "зірка". Модуль має маленький розмір (30,3 х 14,5 мм), управляється по протоколу SPI. Від аналогічних модулів відрізняється зменшеними розмірами та можливістю монтажу безпосередньо на плату.

Увага! На модулях використовується стандартна розпіновка, не слід звертати увагу на вторинні позначення (на самих модулях терморегулювання може бути вказана некоректно).

Характеристики:

• потужність передачі більш +20 дцБм, 50Ω, підтримує семи-канальний прийом, швидкість передачі до 2 Мбіт/сек
• робоча напруга 2.7 - 3.6В, але керуючі контакти толерантні до 5В (тобто маємо строго до 3.6, але керуючі без проблем підключаємо до контактів Ардуіно)
• мультичастотні точки: 125 частотних точок
• підтримує пересилання втрачених пакетів
• робоча частота: 2400 - 2524 МГц
• модуляція: GMSK
• чутливість приймача: -95 дцБм
• максимальний струм при передачі: 115 мА
• максимальний струм при прийомі: 45 мА
• робочий діапазон температур: індустріальний стандарт -45 ... +85 град
• посилення PA: 20 дЦб
• посилення LNA: 10 дЦб

Модуль має стандартну розпіновку, що дозволяє підключати його до плат Arduino що мають роз'єм для модулів NRF24L01P + (наприклад до цієї, цієї, цієї, цієї, цієї чи цієї) або просто до SPI інтерсфейсу плати Arduino.

Посилання:

• Даташит на nRF24L01
• Бібліотека RF24
