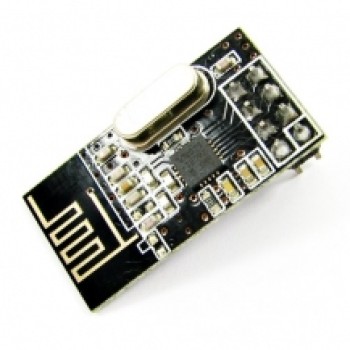

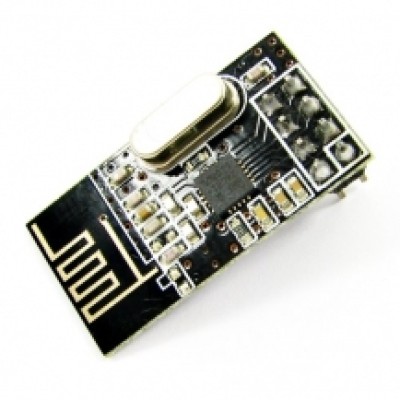

Ai-Thinker радіомодуль NRF24L01+ 2.4 ГГц

Радіомодуль для зв'язку мікроконтролерів між собою. Працює на частоті 2.4ГГц (не потребує дозволів частота, яка так само використовується для WiFi), швидкість до 2Мбіт, управляється за інтерфейсом SPI, живлення 3.3В (можна використовувати контакт 3.3В плати Arduino, але при цьому додайте конденсатор номіналом не менше 100мкФ ближче до радіомодулю). Істотно дешевше xbee модуля, що добре підходить для промислових систем управління. Радіус дії - у межах квартири, через дві стіни працює впевнено, через три - бувають втрати сигналу.

Характеристики:

• швидкість до 2Мбіт (настроюється 2, 1, 0,25 Мб/с)
• 126 каналів зв'язку, підключення один до багатьох, стрибкоподібна перебудова частоти
• апаратний контроль помилок, контроль адресації багатоточкового зв'язку
• низьке енергоспоживання: 1.9 - 3.6В, 1мкА в режимі Power down
• вбудована 2.4ГГц антена
• вбудований регулятор напруги
• модуляція GFSK
• розміри: 15 х 29 мм

Розпіновка:

Контакт IRQ не використовується (залишити непідключеним).

Посилання:

• Даташит на nRF24L01P
• Бібліотека RF24
• Приклад скетча
• Wiki
• Бібліотека Arduino

Рекомендуємо також ознайомитися з радіо подовжувачем, що працює на частоті 433МГц
