Плата розробника STM8S003F3P6

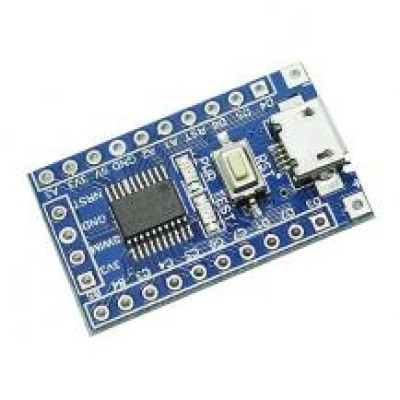

Плата розробника мінімальної конфігурації з 8-бітним мікроконтролером сімейства STM8 STM8S003F3P6. На платі зібрані всі необхідні мінімальні елементи для початку роботи з даним сімейством мікроконтролерів. Для програмування контролера необхідне застосування програматора ST-Link. Зручне розташування виводів дозволяє застосовувати її з безпаєчною макетною платою і програмувати не виймаючи її з макетної плати.

В останній партії плат висновок GND роз'єму підключення програматора не з'єднаний із загальним проводом контролера. Необхідно з'єднати перемичкою контакти GND роз'єму програматора з будь-яким іншим контактом GND.

Характеристики:

• Модель: STM8S003F3P6
• Ядро: STM8
• Режим відладки: SWIM
• Робоча частота: 16 МГц
• Пам'ять програм: 8К (обмежена кількість стирань, мінім.значення - 100 раз)
• Оперативна пам'ять: 1К
• Пам'ять даних EEPROM: 128 байт
• Напруга живлення: 2.0-3.6 В
• Кварцевий резонатор: відсутній
• Розмір: 3.0 см x 1.9 см

Принципова схема:

Посилання:

• Даташит
