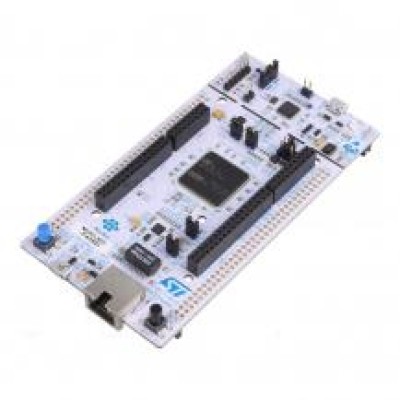

Плата розробника STM32F429ZI

Плата розробника з лінійки STM32 NUCLEO-144 на основі ARM Cortex-M4F мікроконтролера STM32F429ZIT6 у корпусі LQFP144 з підтримкою Arduino, ST Zio та Morpho. Лінійка забезпечує користувачеві доступний та гнучкий шлях для випробування нових концепцій та побудови прототипів на основі мікроконтролерів STM32, вибираючи з різних комбінацій відповідні параметри – продуктивність, споживана потужність тощо.

ST Zio конектор є розширенням для Arduino Uno і забезпечує доступ до більшої частини периферії, а роз'єми ST morpho роблять легким і простим процес розширення функціональності відкритої платформи NUCLEO із застосуванням широкого спектру спеціалізованих шилдів. На всіх платах STM32 NUCLEO-144 встановлені програматори/налагоджувачі ST-Link/V2-1. Вироби поставляються з комплексом програмних бібліотек HAL з різними пакетами прикладів програм та прямим доступом до онлайн ресурсів ARM®mbed™. Тому розпочати розробку можна швидко та без додаткових витрат.

Особливості:

• повнофункціональна налагоджувальна плата;
• встановлений мікроконтролер STM32F429ZIT6 у 144-вивідному корпусі:
• ядро ARM Cortex-M4, робоча частота до 180 МГц, модуль обчислень з плаваючою точкою;
• 16-канальний DMA контролер;
• Flash пам'ять 2 Мбайт, ОЗУ 256 Кбайт;
• контролер зовнішньої пам'яті;
• гострий контролер LCD-TFT, апаратний графічний прискорювач Chrom-ART Accelerator;
• паралельний інтерфейс для підключення РК-дисплея;
• три багатоканальні 12-розрядні АЦП;
• два 12-розрядні ЦАП;
• 17 таймерів-лічильників: 16-/32-розрядні з входами захоплення, виходами порівняння, ШІМ, підтримка квадратурного енкодера;
• комунікаційні інтерфейси: 3×I2C, 4×USART, 6×SPI, 2×I2S, SAI, 2×CAN, USB 2.0, 10/100 Ethernet MAC;
• інтерфейс підключення камери;
• генератор випадкових чисел;
• годинник реального часу з календарем;
• 96-бітний унікальний серійний номер;
• кілька режимів зниженого споживання енергії;
• налагоджувальні інтерфейси SWD, JTAG;
• можливість підключення плат розширення Arduino, ST Morpho, ST zio;
• вбудований програматор-налагоджувач ST-LINK/V2;
• можливість використання плати як програматор ST-LINK/V2;
• гнучка система подачі зовнішнього живлення:
• інтерфейс USB;
• зовнішнє джерело;
• світлодіоди користувача, світлодіод індикації живлення, кнопка користувача, кнопка скидання;
• функціонал USB інтерфейсу:
• віртуальний COM-порт;
• зовнішній накопичувач;
• налагоджувальний порт;
• інтерфейс та порт Ethernet (IEEE-802.3-2002);
• повна програмна підтримка:
• програмні бібліотеки та інструменти HAL;
• демонстраційні додатки та приклади;
• підтримка середовищ розробки IAR EWARM, KEI MDK-ARM, GCC, AC6 SW4STM32, Atollic TrueStudio.
