Плата розробника STM32F042K6

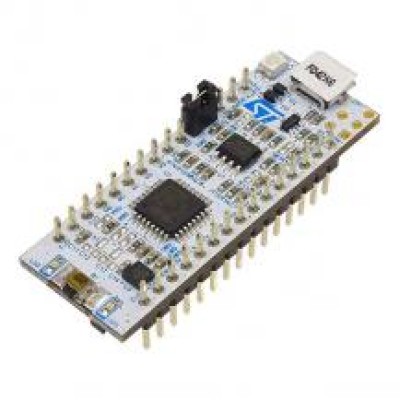

Плата розробника STM32 NUCLEO-F042K6 на STM32F042K6 призначена для швидкої і зручної розробки пристроїв на мікроконтролері STM32F042K6 без необхідності застосування додаткових плат і програматорів. По виводам плата повністю сумісна з контролером Arduino Nano, що дозволяє переходити від Arduino до STM32 з мінімальними зусиллями.

Код виробника: 497-15980-ND, NUCLEO-F042K6

Внутрішня архітектура:

Характеристики:

• STM32 мікроконтролер STM32F042K6 в 32-вивідному корпусі
• Сумісність по виводах з Arduino ™ Nano
• Максимальна частота ядра: 48МГц
• Пам'ять програм: 32Кбайт
• Пам'ять даних: 6КБайт
• Напруга живлення: від 2.0 В до 3.6 В
• Периферія:
  • Розширений таймер - 1
  • Таймер загального призначення - 3
  • Базовий таймер - 2
  • SPI / I2S - 1
  • I2C - 1
  • USART - 2
  • ADC - 2 12-біт 10 каналів
  • Годинник реального часу
  • Блок підрахунку CRC: вбудований
• Онлайн підтримка: ARM® mbed ™ -enabled (see
• Програматор: ST-LINK / V2-1 з підтримкою SWD роз'єму (вбудований)
• Індикатори:
  • USB передача даних (LD1)
  • Живлення LED (LD2)
  • Користувацький LED (LD3)
• Кнопка: скидання мікроконтролера
• Підтримка систем розробки (IDEs) IAR ™, Keil®, GCC-based IDEs (AC6 SW4STM32, ...)

Особливості:

• невелика повнофункціональна відладочна плата в форм-факторі Arduino Nano
• встановлено мікроконтролер STM32F042K6T6 в 32-вивідному корпусі
• ядро ARM Cortex-M0, робоча частота до 48 МГц
• 5-канальний DMA контролер
• 6 - 32 Кбайт Flash-пам'ять, 6 Кбайт ОЗУ
• вбудований осцилятор 8 МГц, 32 кГц для годинника реального часу
• підсистема керування живленням, тактуванням і скиданням
• 12-розрядний АЦП (до 16 каналів)
• до 14 каналів сенсорного інтерфейсу
• до 37 лінії вводу / виводу
• годинник реального часу з календарем
• спеціалізований 16-розрядний таймер з розширеним функціоналом, 6 виходів ШІМ
• кілька 16-розрядних таймерів з входами захоплення і виходами порівняння
• незалежний системний таймер і сторожовий таймер
• комунікаційні порти: I2C, 2 × USART, 2 × SPI, USB 2.0, CAN
• відладочний інтерфейс SWD
• можливість підключення плат розширення Arduino
• вбудований програматор-відладчик ST-LINK / V2-1
• можливість використання плати в якості програматора ST-LINK / V2-1
• гнучка система подачі зовнішнього живлення
• інтерфейс USB
• зовнішнє джерело
• користувацький світлодіод, світлодіод індикації живлення, кнопка скидання
• функціонал USB інтерфейсу
• віртуальний COM-порт
• зовнішній накопичувач
• відладочний порт
• повна програмна підтримка
• програмні бібліотеки та програмні інструменти STM32Cube
• демонстраційні програми та приклади
• підтримка середовищ розробки IAR, KEI, GCC

Посилання:

• Документація на мікроконтролер
• Середовище розробки
