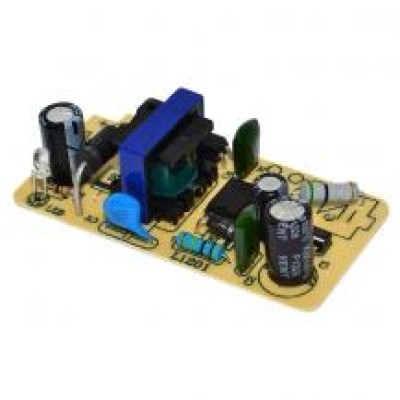

Плата блоку живлення 5В 2A

Модуль недорогого імпульсного джерела живлення 5В 2А, зібраного за класичною схемою з використанням оптрона в зворотному зв'язку і ШІМ-контролера.

Увага! Залежно від постачальника, зовнішній вигляд та топографія платі може трохи відрізнятися!

Зворотньо-ходовий перетворювач має вольтамперну характеристику (ВАХ) схожу на ВАХ звичайного лінійного джерела живлення, з тією лише різницею, що вихідний струм лімітований на максимальній вихідної потужності.

У діапазоні від холостого ходу до максимальної вихідної потужності, мікросхема регулює вихідну напругу варіюванням робочих циклів, грунтуючись на струмі, що надходить через вивід зворотного зв'язку. На повному навантаженні при вихідній напрузі> 5 V DC вихідний струм складає> 2000 mA. При подальшому збільшенні максимального навантаження, мікросхема починає пропускати робочі цикли і обмежує вихідний струм зниженням частоти перетворення.

Розміри плати: 64.1 х 32.5 х 20 мм
