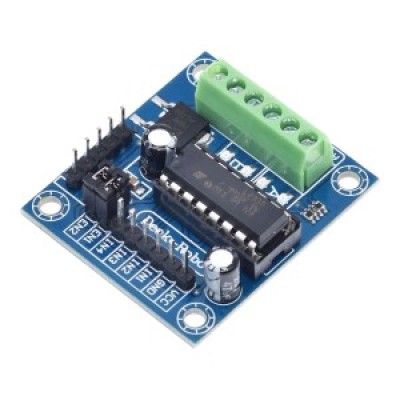

Модуль драйвера двигунів на L293D

Модуль на мікросхемі драйвера L293D призначений для керування кроковими і колекторними двигунами невеликої потужності. Модуль виконаний в компактному виконанні і містить всі необхідні компоненти і сигнали керування для повноцінного керування індуктивним навантаженням.

Найбільш популярні застосування модуля - самохідні та радіокеровані іграшки, системи поливу, керування соленоїдами і електромагнітними двигунами, і т.д. Живлення логічної частини можна здійснювати як від вхідної напруги силової частини (VIN), так і від окремого джерела живлення 5В (VCC). При живленні модуля від зовнішнього джерела (7-20В), можна використовувати внутрішній стабілізатор модуля 5В для живлення керуючого мікроконтролера Arduino. Також на модулі є роз'єм 5-пін для підключення крокового двигуна 28BYJ-48.

Увага! Почастішали випадки неправильної установки мікросхеми виробником. Перед увімкненням необхідно переконатися в правильності встановлення мікросхеми в панельку.

Характеристики:

• Напруга живлення логіки: від 4,5 В до 7 В
• Напруга силової частини: від 4,5 до 25 В
• Максимальний вихідний струм: 600 мА
• Піковий струм: 1,2 А
• Кількість каналів: 4 напівмоста
• Максимальна напруга логічного "0": 1,5 В
• Максимальна частота комутації: 5 кГц
• Вбудований стабілізатор: LM78M05
• Максимальний струм вбудованого стабілізатора: 500 мА
• Захист:
  • від перегріву
  • від перевантаження
  • від ЕРС самоіндукції
• Розміри плати: 35x39x10 мм
• Кріпильні отвори: Ø3.5 / 28.5 мм

Посилання:

• Даташит L293D
• Даташит LM78M05
