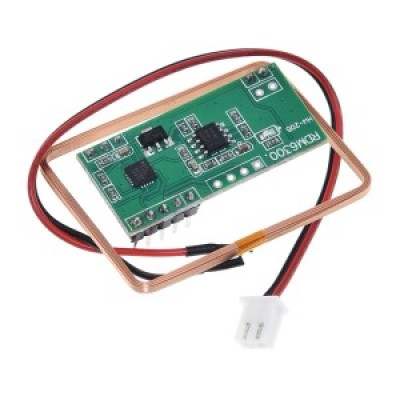

RDM6300 це невеликий модуль розроблений для читання коду з карт і брелоків, що працюють на частоті 125 кГц, підтримує як карти з доступом тільки для читання так і для читання / запису. Може бути використаний в домашній / офісній системі безпеки, персональній ідентифікації, контроль доступу, інтерактивних іграшках, системах управління виробництвом і т.п.
Характеристики:
- підтримка зовнішньої антени
- максимальна ефективна дистанція 150 мм
- час декодування менше 100 мс
- UART інтерфейс
- підтримка EM4100-сумісних брелоків (тільки читання)
- вбудований двоколірний світлодіод і драйвер зумера
- компактний формфактор
- Розмір антени 45 х 35 х 3 мм
Посилання:
- даташит
- обговорення на форумі
Підключення:
| Пристрій | Arduino |
| RDM630 TX | RX (D0) |
| RDM630 VCC | 5V |
| RDM630 GND | GND |
| Серво Signal | D9 |
| Серво VCC | 5V (краще зовнішній БП) |
| Серво GND | GND |
#include Servo myServo; String rfidData = ""; String allowedUID = "0500ADDF1443"; void setup() { Serial.begin(9600); myServo.attach(9); myServo.write(0); } void loop() { while (Serial.available() > 0) { char c = Serial.read(); if (c == ''n'' || c == ''r'') continue; rfidData += c; delay(2); } if (rfidData.length() > 0) { if (rfidData.equalsIgnoreCase(allowedUID)) { myServo.write(90); delay(3000); myServo.write(0); } rfidData = ""; } }
