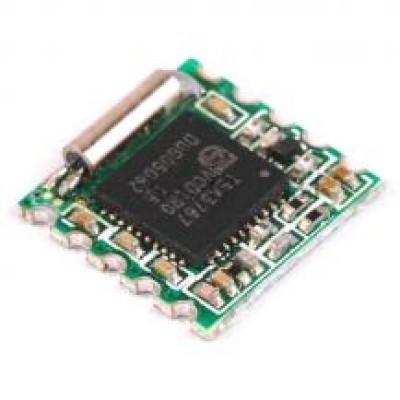

Мікромодуль FM приймача TEA5767

Малогабаритний модуль FM приймача з керуванням по шині I2C побудований на чіпі TEA5767. Малі розміри та низька споживана потужність дозволяють використовувати модуль для портативних пристроїв та пристроїв з автономним живленням. На базі цього модуля ви можете зібрати цифровий стерео радіоприймач УКХ-FM діапазону. Управління режимами роботи виконується мікроконтролером по шині I2C, що з'єднується з контактами модуля. Модуль TEA5767 FM Stereo Radio працює спільно з модулем мікроконтролера власного виготовлення чи поширених модулів Arduino, Raspberry Pi та інших марок. Потрібно використовувати додатковий звуковий підсилювач.

Особливості:

• Мала споживана потужність. Модуль живиться від джерела 3.3В та споживає струм 70мА-200мА
• Перешкодостійкий дизайн плати
• Режим AP+STA та В+STACan
• Великий вибір програмного забезпечення, для керування
• Сертифікація FCC/CE Authenticate
• Широкий робочий температурний діапазон: від -20 до 80°С

Характеристики:

• Напруга живлення: 3.3 В - 5 В
• Робочий діапазон частот: 76-108 МГЦ
• Розмір: 11 х 12 мм
• Захист від неправильної полярності живлення: діод
• Інтерфейс: I2C
• FM чіп: TEA5767
• I2C адреса: 0x70
• Крок контактів: 2мм

Посилання:

• Даташит на TEA5767
• Скетч
