Модуль AD8232 для ЭКГ

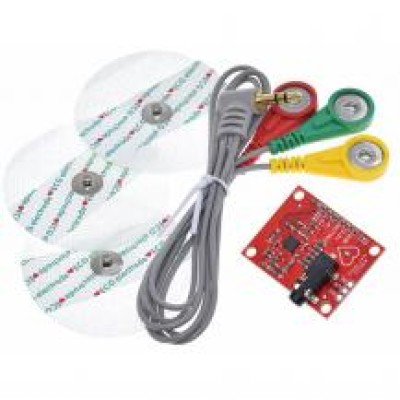

AD8232 - модуль розроблений для вимірювання імпульсів електричної активності серця. Ця діяльність позначається скороченням ЕКГ або електрокардіограма. Електрокардіографія використовується для діагностики різних захворювань серця.

Отримані дані можна представити у вигляді аналогових показань. Сигнали подібного роду мають досить великий рівень шуму, дана плата сприяє отриманню більш чистого сигналу. На платі є світлодіод, здатний блимати в такт серцевого ритму.

Даний модуль не слід розглядати, як основу для професійного медичного обладнання !!!

Характеристики:

• Низьке споживання струму: 170 мкА
• Напруга живлення: однополярне від 2 до 3,5 В
• Rail to Rail вихідний сигнал
• Кількість електродів: 2 або 3
• Кількість відведень ЕКГ: 1
• Вбудований фільтр ВЧ перешкод
• 2-полюсний фільтр високих частот
• 3-полюсний фільтр низьких частот
• Коефіцієнт ослаблення синфазного сигналу: 80 дБ
• Детектор контакту електродів
• Вихідний сигнал: аналоговий

Підключення до Arduino:

Принципова схема:

Структурна схема та распіновка:

Розміри модуля:
