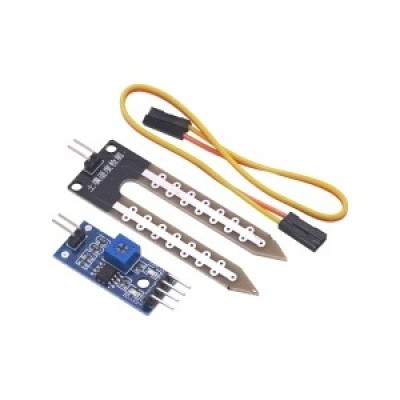

Датчик вологості грунту (гігрометр)

Цифровий датчик вологості грунту, на виході видає 1 або 0 в залежності від того, наскільки вологий грунт. Використовується для контролю за домашніми квітами, в теплицях та ін., Може служити датчиком для автоматичних систем поливу. У комплекті йде плата, що перетворює аналоговий сигнал датчика в цифровий сигнал (нуль - одиниця), побудована на основі мікросхеми LM393 та потенціометра, яким регулюється поріг спрацьовування датчика.

Для використання датчика потрібно зібрати на його основі макет (підключити живлення, підключити до контролера, помістити датчик в середовище вимірювання). Потім потрібно записати на контролер спеціальну програму, яка дозволяє працювати з датчиком. Після цього можна починати роботу. На платі є синій світлодіод, який горить, коли на датчик підключений до джерела живлення. На платі є червоний світлодіод, який горить, коли датчик передає дані в контролер.

Управління датчиком здійснюється або від Arduino контролера, або від іншого керуючого мікропроцесорного пристрою за допомогою спеціальних програм. На платі розташований змінний резистор, який використовується для налаштування порогу спрацьовування датчика (чутливості).

Датчик вологості грунту має два інтерфейси для підключення до живлення та до мікроконтролера, для підключення чутливого елемента:

• для підключення до живлення та до микроконтроллера використовується 4-контактний штирьовий інтерфейс. Позначення контактів: VCC - напруга живлення; GND - загальний контакт; D0 - цифровий вихід; A0 - аналоговий вихід;
• для підключення чутливого елемента використовується 2-контактний штирьовий інтерфейс.

Живлення датчика здійснюється або від Arduino контролера, або від іншого керуючого мікропроцесорного пристрою, або зовнішнього джерела живлення (блоку живлення, батареї). Напруга живлення датчика 3,3 - 5В.

Характеристики:

• вимірювальний елемент: металізований щуп (окремий)
• виконання датчика: на мікросхемі LM393 з налаштуванням чутливості
• виходи датчика: цифровий та аналоговий
• напруга живлення датчика: 3,3 - 5В
• габарити модуля: 38 х 15,6 х 8 мм
• габарити датчика: 63,8 х 20 х 8 мм
• довжина кабелю: 20 см
• вага комплекту: 11 г
