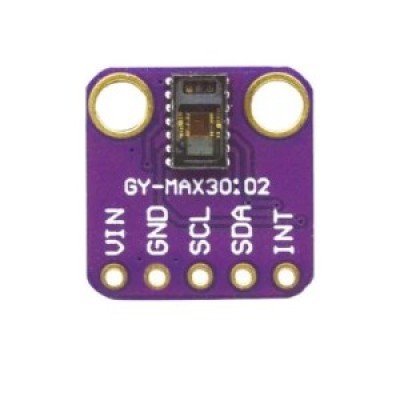

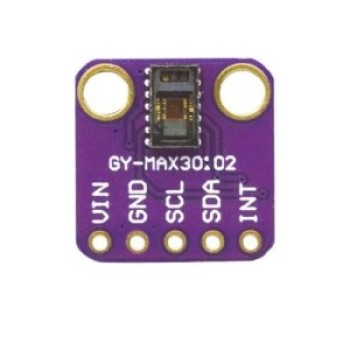

Датчик пульсу MAX30102 V2

Датчик серцевого ритму (пульсу) MAX30102 – інтегральний датчик пульсу і насичення крові киснем. У датчику зібрані оптимізована оптика, два світлодіоди, фотодетектор, високоточний аналоговий підсилювач і перетворювач, цифровий обробник і інтерфейсний модуль. Для підключення датчика до контролера використовується послідовний інтерфейс I2C.

У датчику використовується два світлодіода: червоного і інфрачервоного спектра. Є можливість керувати як струмом через світлодіоди (від 0мА до 50мА) так і тривалістю імпульсів (від 200мкс до 1,6мс) для забезпечення максимальної точності вимірювань. Для калібрування датчика є вбудований датчик температури.

Характеристики:

• Вимірювані параметри: частота пульсу і насичення крові та SpO2
• Напруга живлення: 3,3 В (внутрішній стабілізатор на 1,8 В)
• Струм в режимі вимірювання: 1.2 мА
• Струм в режимі сну: до 10 мкА
• Інтерфейс: I2C
• Напруга інтерфейсу I2C: 3.3 В
• Максимальна частота інтерфейсу: 400 кГц
• Розміри: 18.5 х 14.5 х 3 мм

Посилання:

• Даташит
• Бібліотека
• Оглядова стаття
• "Пульсоксиметр MAX30100 / MAX30102 – исправляем ошибки платы"
• "Пульсоксиметр MAX30102: устраняем ошибку платы модуля"
