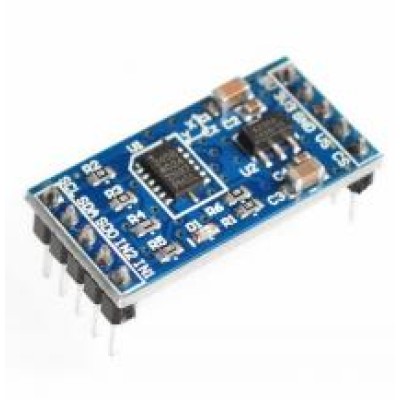

3х-осьовий акселерометр ADXL345

3-х осьовий цифровий акселерометр на основі чіпа ADXL345 є датчиком, що вимірює проекції прискорення на три просторові осі (x, y, z). Знаючи ці вимірювання і з огляду на величину вільного падіння, можна визначити орієнтацію самого акселерометра в просторі. Цифрові результати вимірювання представляються у вигляді 16-розрядних чисел в додатковому коді і доступні через цифрові інтерфейси SPI (трьох- або чотирьохпровідні) або I2C.

Чутливість сенсора налаштовується (максимальна 4 mg / LSB). Частота оновлення інформації від 0,1 до 3200 Гц. . Напруга живлення чіпа 2.0 - 3.6В (можна живитися з виходу 3.3В Ардуіно), плата може бути живитися від 5В (є вбудований регулятор напруги), споживання струму під час роботи 23мкА. Датчик працює як з SPI так і I2C інтерфейсами.

Дуже простий в роботі. Вивід CS використовується для вибору інтерфейсу. Якщо на CS низький рівень - використовується SPI інтерфейс. Якщо ж на вході CS високий рівень - використовується I2C інтерфейс.

Характеристики:

• Напруга живлення: 3.3 – 5.0 В
• Інтерфейс шини: I2C / SPI
• Формат пакета даних: 13 біт
• Додаткові виводи переривань
• Робочий діапазон: ± 2 g ... ± 16 g
• Розміри модуля: 28x14x12 мм
