Радіоконструктор "Вогні що біжать"

Популярний радіо конструктор для самостійного складання проекту "Вогні що біжать". Це конструктор розрахований для тих, хто вивчає основи цифрової електроніки та монтажної пайки радіокомпонентів. Слід зазначити, що набір не зовсім для початківця, бо більшість деталей виконані в SMD корпусах і для новачка може створити труднощі при монтажі. Набір комплектується всіма необхідними для збирання радіо компонентами та принциповою схемою. А завдяки якісній шовкографії не повинно виникнути якихось труднощів із монтажем радіо компонентів.

Принцип роботи зібраного пристрою:

Мікросхема NE555 (генератор імпульсів) генерує безперервну послідовність електричних імпульсів. Імпульси надходять на вхід мікросхеми CD4017 (десятковий лічильник із дешифратором). З кожним новим імпульсом CD4017 активує наступний із 10 своїх виходів, по черзі включаючи підключені до них світлодіоди. Швидкість цих імпульсів можна регулювати, повертаючи синій потенціометр.

Компоненти набору:

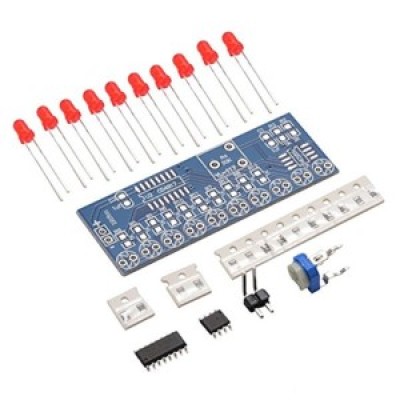

• 1 х Друкована плата (PCB) з нанесеною шовкографією для полегшення монтажу радіокомпонентів.
• 1 х Мікросхема NE555 (генератор імпульсів)
• 1 х Мікросхема CD4017 (десятковий лічильник із дешифратором)
• 10 х світлодіодів (LED) червоного кольору.
• 10 х Резисторів 1К
• 1 х Резистор 10К
• 1 х Резистор 2.2К
• 1 х Потенціометр 50К
• 2 х Конденсатор 1мкФ
• 1 х Роз'єм живлення
