Конструктор "Світловий ефект "Сонечко" K131"

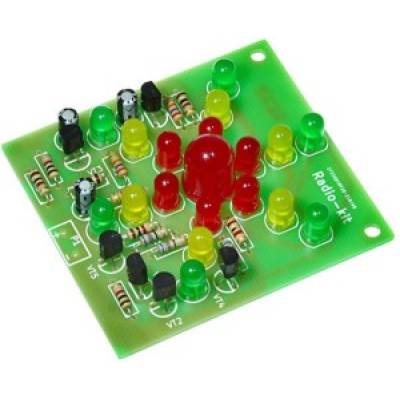

Світловий ефект "Сонечко" являє собою 19 світлодіодів, розташованих у формі променів сонця. Поперемінне запалювання світлодіодів імітує сонячне проміння. Конструктор є гарним наочним посібником для вивчення основ радіоелектроніки, простий, містить невелику кількість деталей і не потребує налагодження.

Сонечко складається з центрального світлодіода червоного кольору та 6 променів, кожен містить 3 світлодіоди - червоного, жовтого та зеленого кольорів. На транзисторах Q1, Q3, Q5 зібраний трифазний мультивібратор, його період перемикання визначається конденсаторами С1, С2, С3 і резисторами R2, R6, R10. Для зменшення струму навантаження мультивібратора та виключення його зупинки у разі встановлення діодів зворотною полярністю, на транзисторах Q2, Q4, Q6 зібрані буферні каскади, що керують світлодіодами.

Технічні характеристики:

• Напруга живлення, В: 8...12
• Споживаний струм, мА: >70

Електрична схема:

Схема розташування елементів:
