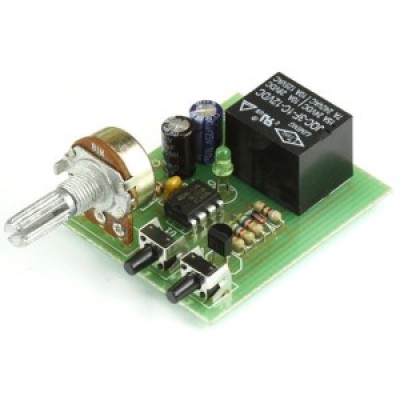

Конструктор "Реле часу K133"

"Реле часу" є найпростішим реле часу, що включає або відключає навантаження на заданий користувачем час. Живиться від 12 В, і здатне комутувати струми до 7 А.

Технічні характеристики:

• Напруга живлення, В: 12
• Споживаний струм, мА: <50
• Час затримки, сек: 3-150
• Струм навантаження, А: до 7

Пристрій зібрано на інтегральному таймері 555, який управляє реле К1. Затримка встановлюється змінним резистором R1 і регулюється в межах від 3 до 150 секунд. Мінімальний час визначається резистором R2, а максимальний - опором R1 та ємністю C1. При необхідності для збільшення затримки, С1 може бути встановлений більшої ємності. Збільшення R1 не рекомендується. Кнопки SW1 та SW2 використовуються для зупинки та запуску реле відповідно, а світлодіод D1 сигналізує про включене реле.

Електрична схема:

Схема розташування елементів:
