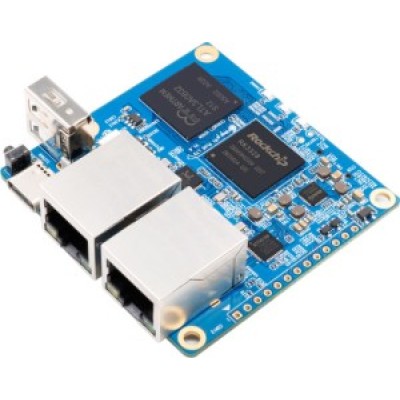

Orange Pi R1 Plus LTS

Orange Pi R1 Plus LTS це нова модель мініатюрного одноплатного комп'ютера Orange Pi R1, який ідеально підходить для побудови маршрутизатора. Він може працювати під управлінням таких операційних систем, як Android або LInux. Комп'ютер побудований з урахуванням процесора Rockchip RK3328 Quad-Core ARM Cortex-A53 64-Bit з тактовою частотою 1.5GHz та має 1Гб LPDDR3 пам'яті.

Розташування компонентів на платі комп'ютера:

Характеристики:

• Процесор: Rockchip RK3328 Quad-Core ARM Cortex-A53 64-Bit із тактовою частотою 1.5GHz і має 1Гб LPDDR3 пам'яті
• Графічний процесор: Mali-450MP2 із підтримкою OpenGL ES 1.0/2.0
• Оперативна пам'ять: 1 ГБ LPDDR3 (не використовується разом із графічним процесором)
• Пам'ять програм:
  • Роз'єм для microSD картки пам'яті
  • 16MB SPI Flash
• Мережевий інтерфейс:
  • 100M/10M Ethernet (YT8531C)
  • 1000M/10M USB Ethernet (RTL8153B)
• Вихід відео:
  • TV CVBS підтримка через 13-пін інтерфейсний модуль
• Джерела живлення:
  • Роз'єм USB Type-C
  • Напруга живлення: 5В
  • Споживаний струм: 2A
• USB: 1 x USB 2.0 HOST
• Низькорівнева периферія:
  • 13 піновий роз'єм з 2*USB Host, ІЧ порт, Tv-out, AUDIO (без мікрофона) та 3 GPIO порту
• Послідовний порт налагодження: UART-TX, UART-RX та GND
• Кнопки: 1 x RESET
• Роз'єм кулера: є (5В)
• Світлодіоди: Живлення та Стан
• Підтримувані ОС:
  • Android
  • Linux
  • OpenWRT
• Розмір: 45×60 мм
• Вага: 35г.

Призначення пинов:
