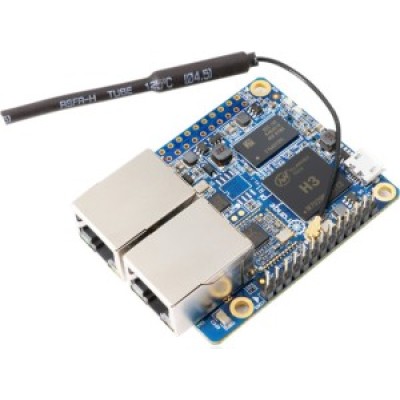

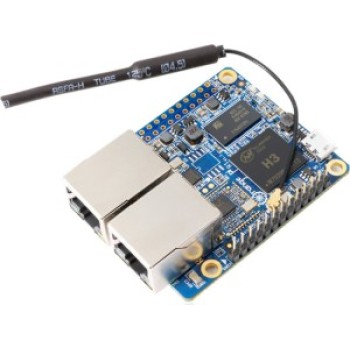

Orange Pi R1 H3 512 Мб

Orange Pi R1 це мініатюрний одноплатний комп'ютер із лінійки Orange Pi, який ідеально підходить для побудови маршрутизатора. Він може працювати під управлінням таких операційних систем, як Android або LInux. Комп'ютер побудований з урахуванням процесора H3 Quad-core 32-bit Cortex-A7 і має 512Мб DDR3 пам'яті.

Розташування компонентів на платі комп'ютера:

Характеристики:

• Процесор: H3 Quad-core 32-bit Cortex-A7
• Графічний процесор: Mali400MP2 GPU @600MHz, з підтримкою OpenGL ES 2.0
• Оперативна пам'ять: SDRAM DDR3 512Мб
• Пам'ять програм:
  • Роз'єм для microSD картки пам'яті (максимально 32Гб.)
  • 16MB SPI Flash
• Мережевий інтерфейс:
  • 100M/10M Ethernet RJ45(основний)
  • 100M/10M Ethernet RJ45(RTL8152B)
  • Realtek RTL8189FTV, IEEE 802.11 b/g/n
• Вихід відео:
  • підтримка через 13-пін інтерфейсний модуль
• Джерела живлення:
• Роз'єм microUSB
  • Напруга живлення: 5В
  • Споживаний струм: 2A
• Низькорівнева периферія:
  • 26 піновий роз'єм з I2C, SPI, UART з безліччю GPIO портів
  • 13 піновий роз'єм з 2*USB Host, ІЧ порт, Tv-out, AUDIO (без мікрофона) та 3 GPIO порту
• Послідовний порт налагодження: UART-TX, UART-RX та GND
• Світлодіоди: Живлення та Стан
• Підтримувані ОС:
  • Android
  • Linux
• Розмір: 45×60 мм
• Вага: 35г.

Призначення пинов:
