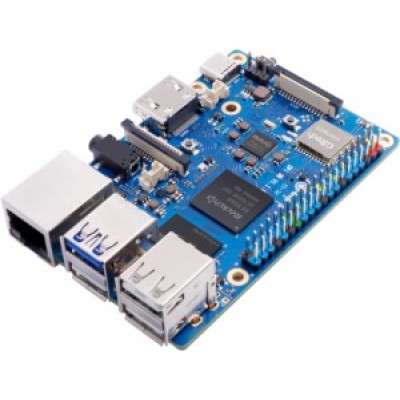

Orange Pi 3B 8Гб

Orange Pi 3B - це новий мініатюрний одноплатний комп'ютер від компанії Orange Pi. Він може працювати під управлінням таких операційних систем, як Android чи Linux. Комп'ютер побудований на Rockchip RK3566 (Quad-core 64-bit Cortex-A55 з тактовою частотою до 1,8 ГГц). Об'єм оперативної пам'яті може становити 2, 4 чи 8Гб LPDDR4/4X.

Відмінною рисою є те, що Orange Pi 3B виконаний у форм-факторі всім відомого одноплатного комп'ютера Raspberry Pi 3/4.

Але на відміну від Raspberry Pi даний одноплатний комп'ютер має такі переваги, як:

• роз'єм M.2 M-KEY (SATA3 або PCIe2.0 NVME SSDs)
• роз'єм eMMC (з підтримкою модулів об'ємом - 16Гб/32Гб/64Гб/128Гб/256Гб)
• роз'єм eDP1.3
• роз'єм для підключення кулера охолодження
• роз'єм для підключення автономного живлення для модуля RTC
• роз'єм для підключення зовнішньої антени
• кнопки керування:
  • 1 х MaskROM
  • 1 х RESET
  • 1 х POWER

Розташування компонентів на платі комп'ютера:

Характеристики:

• Процесор: високопродуктивний Rockchip RK3566 чотириядерний 64-бітний Cortex-A55 із тактовою частотою до 1.8Ггц
• NPU:
  • Вбудований AI-прискорювач RKNN NPU AI із продуктивністю 0,8Tops@INT8
  • Підтримка перетворення моделей архітектури Caffe/TensorFlow/TFLite/ONNX/PyTorch/Keras/Darknet в один клік
• Графічний процесор: ARM Mali G52 2EE з підтримкою OpenGL ES 1.1/2.0/3.2, OpenCL 2.0, Vulkan 1.1 та вбудована високопродуктивна підтримка 2D-прискорення
• Декодування відео:
  • 4K@60fps H.265/H.264/VP9
• Кодування відео:
  • 1080P@100fps H.265
  • 1080P@60fps H.264
• Оперативна пам'ять: 8 ГБ LPDDR4/4X
• Пам'ять програм:
  • eMMC модуль: 16Гб/32Гб/64Гб/128Гб/256Гб
  • SPI Flash: 16Мб/32Мб
  • M.2 M-KEY: SATA3 або PCIe2.0 NVME SSDs
  • MicroSD
• Вихід відео:
  • 1 х HDMI TX 2.0 до 4K @ 60fps
  • 1 х MIPI DSI (2-смуговий інтерфейс)
  • 1 х eDP1.3
• Вихід звуку:
  • 3.5мм jack вхід/вихід
• Камера:
  • 1 х 2-смуговий інтерфейс камери MIPI CSI
• Мережевий інтерфейс:
  • Wi-Fi 5+BT 5.0，BLE（20U5622）
  • 10/100/1000Mbps Ethernet (YT8531C)
• USB:
  • 1 х USB 2.0 підтримка режиму пристрою або хоста
  • 1 х USB 3.0 HOST
  • 2 х USB 2.0 HOST
• Низькрівнева периферія 40Pin:
  • GPIO, UART, I2C, SPI, PWM
• Послідовний порт налагодження: UART-TX, UART-RX та GND
• Джерела живлення:
  • Type-C 5В3А
• PMU:
  • RockChip RK809-5
• Кнопки: 1 х MaskROM, 1 х RESET, 1 х POWER
• Роз'єм кулера: 2pin з кроком контактів 1.25мм (напруга живлення 5В)
• Роз'єм для батареї RTC: 2Pin з кроком контактів 1.25мм
• Підтримувані ОС:
  • Android11
  • Linux
• Розмір: 85мм x 56мм x 17мм
• Вага: 49 грам

Призначення пінів:
