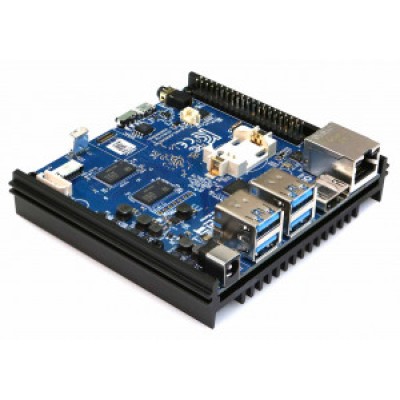

ODROID-N2+ – оновлена версія одноплатного комп'ютера ODROID-N2. Центральний процесор виготовлений на архітектурі big.Little. Вона об'єднує в собі чотирьох ядерний ARM Cortex-A73, що працює на частоті до 2.4ГГц, й двоядерних Cortex-A53 з частотою до 2ГГц й графічним процесором Mali-G52 (800МГц) нового покоління. Cortex-A73 виготовляється по 12-нм технології, що дозволяє комп'ютеру стабільно працювати на стандартному охолодженні при максимальному навантаженні. Обсяг оперативної пам'яті складає 4 ГБ DDR4 (клас PC4-21333).
Код виробника: G200702239825
Звуковий ЦАП: ODROID-N2 має вбудований високоякісний лінійний стереофонічний аудіовихід 384 кГц/32 біт. Динамічний діапазон й SNR близько 100 дБ, а повне гармонійне спотворення меньше 0,006%.
Завантаження з флешпам'яті SPI: ODROID-N2 може завантажуватися з вбудованої пам'яті SPI замість USB-пам'яті або карт eMMC. Вбудована пам'ять SPI має розмір 8 МБ й може мати файли початкового завантаження, U-boot, мінімальне ядро Linux й ramdisk, який включає «Petitboot». Програмне забезпечення «Petitboot» забезпечує зручний інтерфейс й дозволяє користувачу обрати завантажувальний носій.
Crypto Engine: Архітектура ARMv8 підтримує апаратно прискорені криптографічні розширення для побудови безпечної системи.
Операційні системи: Linux/Android
Характеристики:
- Процесор: Amlogic S922X (чотирьох ядерний Cortex-A73 (до 2.4 ГГц) й двоядерний Cortex-A53 (до 2 ГГц) архітектура ARMv8-A з розширенням Neon та Crypto
- Графічний процесор: Mali-G52 з 6 модулями виконання (800 МГц)
- Об'єм пам'яті DDR4 PC4-21333 - 4 ГБ
- Місце зберігання:
- 1 x роз'єм eMMC (доступні 8G, 16G, 32G, 64G і 128G)
- 1 слот microSD (режими DS / HS до UHS-I SDR104)
- 8 МБ SPI Flash до диспетчера завантаження
- Мережа: 1 х GbE LAN Realtek RTL8211F (RJ45, 10/100/1000 Мбіт/с)
- Додаткові USB-адаптери WiFi
- Відео:
- 1 x HDMI 2.0 (до 4K при 60 Гц з HDR, CEC, EDID)
- 1 композитний відеосигнал (роз'єм 3.5 мм)
- Аудіо:
- 1 лінійний стереовихід (роз'єм 3.5 мм)
- 1 цифровий вихід HDMI
- 1 x додатковий оптичний вихід SPDIF
- 4 x USB 3.0
- 1 x USB 2.0 OTG для режиму хоста або пристрою. (без живлення)
- 1 x послідовний порт UART
- 1 x GPIO 40-контактів, крок 2.54 мм
- 2 x 5В DC, 2 x 3.3В DC, 1 x 1.8В DC, 8 x GND
- 1 х SPI
- 1 х UART
- 2 х I2C
- 25 x GPIO (макс.)
- 2 входи АЦП (10 біт, 1.8 В макс.)
- Всі рівні сигналу вводу/виводу 3.3 В, за винятком входу АЦП з максимальною напругою 1.8 В.
- Вбудована мікросхема RTC з живленням від батарейки CR2032 (встановлення батарейки)
- ІК-приймач
- Світлодіодні індикатори:
- Червоний (PWR) - горить постійно, коли підключене джерело постійного струму.
- Синій (Status) - блимає як серцебиття при роботі ядра.
- Роз'єм активного вентилятора охолодження (5 В, 2-контактний)
- Живлення 1 x роз'єм 5.5 мм х 2.1 мм 7.5В ~ 18В постійного струму (до 25 Вт / рекомендується адаптер живлення постійного струму 12В/2А)
- Потужність:
- Холостий хід: не більше 2.2 Вт
- Навантаження процесора: не більше 5,9 Вт (при 2016/2208 МГц), 6,2 Вт (при 2016/2400 МГц)
- У вимкненому стані: не більше 0,2 Вт
- Розміри плати: 90 мм x 90 мм x 17 мм
- Розміри радіатора: 100 мм x 91 мм x 18,75 мм
- Вага: 200 г, з радіатором
GPIO:
| A | Процесор S922X | J | 1 x SPI Flash пам'ять 8Мб |
| B | Оперативна пам'ять 4 x DDR4 | K | 1 x SPI Перемикач режиму завантаження |
| C | 1 x RJ45 Ethernet порт (10/100/1000) | L | 1 x eMMC роз'єм |
| D | 1 x HDMI 2.0 | M | 1 x Micro SD слот карти пам'яті |
| E | 4 x USB 3.0 | N | 1 x ІЧ приймач |
| F | 2 x Системний індикатор | O | 1 x RTC тримач батареї годинника реального часу |
| G | 1 x 1 x Роз'єм живлення | P | 1 x Роз'єм для кулера активного охолодження (2-пін) |
| H | 1 x Звуковий вихід (Стерео вихід з композитним відео) | Q | 40 x GPIO роз'єм |
| I | 1 x Micro USB2.0 OTG роз'єм | R | 1 x UART для системної консолі |
Система охолодження зменшилася з 34 мм до 29 мм.
