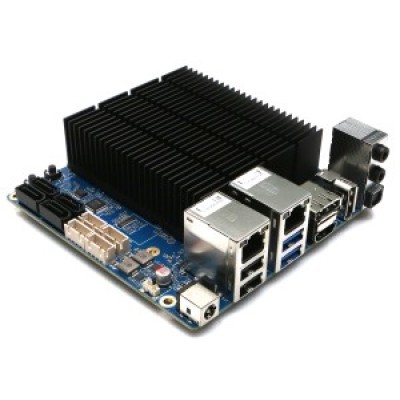

ODROID-H4 ULTRA з блоком живлення 15В 4А

Поповнення у сімействі одноплатних комп'ютерів Odroid – комп'ютери серії H4-Ultra. Даний комп'ютер - топовий із серії, найпродуктивніший і побудований на процесорі Intel Core i3 N305 і дозволяє підключити до 48Гб DDR5 оперативної пам'яті, M2 накопичувач, підключити до 4-х SATA накопичувачів і до 3-х моніторів. Нова серія ще швидше і пропонує бюджетний варіант Н4, середньої продуктивності H4+ та топову модель H4-Ultra.

Особливості комп'ютера:

• Сучасний 8-ядерний 8-потоковий 64-розрядний одноплатний комп'ютер x86 з великим обсягом пам'яті та розширеними портами вводу-виводу.
• Процесор Intel N305 має базову тактову частоту 2 ГГц і підвищену тактову частоту до 3.8 ГГц з інтелектуальним кешем Intel7 Lithography об'ємом 6 МБ.
• До 48 ГБ одноканальної пам'яті (DDR5 PC5-384000, 4800 МГц)
• Один слот DDR5 1.1 SO-DIMM, до 48 ГБ
• PCIe 3.0 x 4 лінії для одного сховища M.2 NVMe
• 4 порти SATA 6
• 2 порти Ethernet 2,5 Гбіт
• Прискорювач SSE4.2 (SMM, FPU, NX, MMX, SSE, SSE2, SSE3, SSSE3, SSE4.1, SSE4.2, AES)
• Intel UHD Graphics 24 EU (H4 Ultra: 32 EU) Turbo 1,2 ГГц (H4 Ultra: 1,25 ГГц)
• Декілька відеовиходів HDMI 2.0 і DP 1.2

Розташування та призначення компонентів:

• А. Процесор (Intel N97)
• B. 1 слот DDR5 SO-DIMM (підтримка одноканальної пам'яті)
• C. 1 роз'єм для модуля M.2 PCI Express (NGFF-2280)
• D. 1 роз'єм eMMC (вбудована мультимедійна карта)
• E. 4 роз'єми живлення SATA (крок 2,5 мм, роз'єм, сумісний з JST-XH)
• F. 4 роз'єми для передачі даних SATA3 6,0 Гбіт/с
• G. 1 роз'єм живлення постійного струму
• Г. 2 порти USB 3.0
• Я. 2 порти USB 2.0
• К. 1 х HDMI 2.0
• К. 2 порти DisplayPort 1.2
• L. 2 порти Ethernet RJ45 (10/100/1000/2500)
• M. 5 системних світлодіодних індикаторів
• N. 1 роз'єм розширення периферійних пристроїв (24-контактний)
• О. 1 х вимикач живлення
• P. 1 х перемикач скидання
• Запитання. 1 роз'єм резервної батареї (2-контактний)
• R. 1 роз'єм активного охолоджуючого вентилятора (4-контактний)
• S. 1 аудіовиход, 1 аудіовхід, 1 вихід SPDIF

Блок-схема комп'ютера:

Характеристики:

• Процесор: 8-ядерний процесор Intel N305 для ODROID-H4 Ultra
• Пам'ять 1 слот DDR5 SO-DIMM Одноканальний до 4800 МТ/с. Примітка. Дворангові r2x8 краще.
• Максимальний обсяг пам'яті: 48 ГБ DDR3/DDR4 не підтримується.
• Сховище:
  • 1 роз'єм eMMC (завантажувальний та вибраний у BIOS)
  • 1 слот M.2 (PCIe 3.0 x 4, підтримує карти NGFF-2280)
• Мережевий інтерфейс:
  • 2 порти LAN 2.5 GbE (RJ45, підтримка 10/100/1000/2500 Мбіт/с)
  • Intel i226-В
  • Підтримує Wake-On-Lan
  • Світлодіодні індикатори (зелений: з'єднання, жовтий: трафік)
• Відео вихід:
  • 2 порти DisplayPort 1.2 (до 4K при 60 Гц)
  • 1 x HDMI 2.0 (до 4K при 60 Гц)
  • Підтримка потрійного одночасного відображення
• Аудіо:
  • 1 аудіовиход (роз'єм 3,5 мм)
  • 1 аудіовхід (роз'єм 3,5 мм)
  • 1 вихід SPDIF (ALC662, кодек HDA)
  • * HDMI та DP також мають аудіовиход.
• Зовнішнє введення/виведення:
  • 2 хост-порту USB 3.0
  • 2 хост-порти USB 2.0
  • 1 роз'єм розширення периферійних пристроїв (24-контактний, крок 2.54 мм)
  • 1 x 5 В постійного струму, 1 x 3,3 В постійного струму, 5 x GND
  • 1 x UART (TXD/RXD/RTS/CTS 3,3 В, введення-виведення)
  • 2 x I2C (SCL/SDA 3,3 В, введення-виведення)
  • 1 х зовнішня кнопка живлення
  • HDMI CEC, 5VA+, D+,D- (Для використання функції HDMI-CEC необхідно встановити додаткову зовнішню плату адаптера)
  • 3 порти USB 2.0
• Інші особливості:
  • Пасивний радіатор
  • Резервна батарея BIOS ( усі моделі серії H за замовчуванням включають резервну батарею )
  • Зберігає системний час та налаштування BIOS
  • Кнопка живлення
  • Кнопка скидання
  • Системні світлодіодні індикатори:
    • Червоний (PWR) – Горить постійно при подачі живлення постійного струму
    • Синій (лівий, SLEEP) – гасне лише при переході системи в режим очікування
    • Синій (праворуч, PMIC) – включається лише тоді, коли основні шини живлення працюють.
    • Жовтий (SATA) – блимає під час передачі даних SATA.
    • Зелений (NVMe) – блимає під час передачі даних NVMe
  • Роз'єм активного вентилятора, що охолоджує (12 В, 4-контактний, вхід ШІМ + вихід TACHO)
  • Активний вентилятор, що охолоджує, не є обов'язковим.
  • Роз'єм (4-контактний, крок 2,54 мм)
• Живлення:
  • Роз'єм постійного струму: зовнішній (заземлений) діаметр 5.5 мм, внутрішній (позитивний) діаметр 2.1 мм.
  • Напруга постійного струму від 14 до 20 В
  • Якщо ви не використовуєте 3.5-дюймові жорсткі диски, рекомендується використовувати адаптер постійного струму 15 В/4 А.
  • При використанні більше одного 3.5-дюймового жорсткого диска SATA рекомендується використовувати адаптер постійного струму 19 В/7 А.
• Споживана потужність:
  • Холостий хід: 2.0 - 2.9 Вт
  • Графічний інтерфейс робочого стола у режимі очікування: 4.6 ~ 6.2 Вт
  • Стрес-тест процесора та графічного процесора: 19 ~ 22 Вт.
  • Вимкнення: 0.2 Вт
  • Призупинення роботи з живленням ОЗП: 0.9 ~ 1.2 Вт
• Розміри: 120 мм х 120 мм х 47 мм
