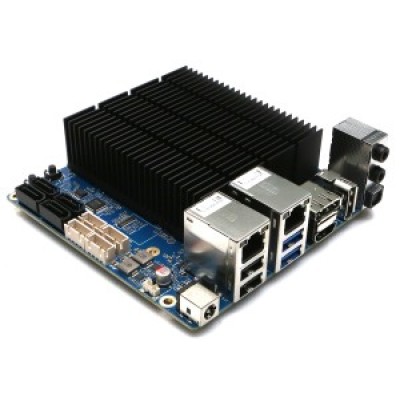

ODROID-H4 PLUS з блоком живлення 15В 4А

ODROID-H4, H4+ та H4 Ultra - це нові моделі одноплатних комп'ютерів з лінійки ODROID H. Завдяки архітектурі Intel Alder Lake-N Gracemont більш високі частоти процесора N97 для H4 та H4+ та процесора N305 для H4 Ultra у поєднанні з DDR5 приблизно на 36 % продуктивніше, ніж H3+ у режимі UP. Збільшення продуктивності H4 Ultra підскочило приблизно до 83%, знову ж таки в порівнянні з H3+ в режимі UP. Ці комп'ютери оснащені оновленими інтерфейсами.

Таблиця технічних характеристик моделей: ODROID H4, ODROID H4+, ODROID H4 Ultra

Основні елементи комп'ютера

Блок-діаграма

Технічні характеристики:

• Процесор:
  • Процесор Intel Core N97 (4 ядра) для ODROID-H4 та H4+
  • Процесор Intel i3 N305 (8 ядер) для ODROID-H4 Ultra
• Пам'ять одноканальна DDR5 SO-DIMM (1 слот, DDR3/DDR4 не підтримуються!)
  • Швидкість до 4800 МТ/с.
  • Підтримка Dual Rank r2x8
  • Максимальний об'єм пам'яті 48 ГБ
• Сховище:
  • 1 роз'єм eMMC (завантажувальний, вибирається в BIOS)
  • 4 порти SATA3 (6 Гбіт/с)
  • 1 слот M.2 (PCIe 3.0 x 4, підтримує карти NGFF-2280)
• Мережа:
  • 2 порти LAN 2,5 GbE (RJ45, підтримка 10/100/1000/2500 Мбіт/с)
  • Intel I226-V
  • Підтримує Wake-On-Lan
  • Світлодіодні індикатори (зелений: з'єднання, жовтий: трафік)
• Відео виходи:
  • 2 x DisplayPort 1.2 (до 4K за 60 Гц)
  • 1 x HDMI 2.0 (до 4K при 60 Гц)
  • Підтримка потрійного одночасного відображення
• Аудіо виходи:
  • 1 аудіовиход (роз'єм 3,5 мм)
  • 1 аудіовхід (роз'єм 3,5 мм)
  • 1 вихід SPDIF (ALC662, кодек HDA)
  • * HDMI і DP також мають аудіовиход
• I/O
  • 2 хост-порти USB 3.0
  • 2 хост-порти USB 2.0
  • 1 роз'єм розширення периферійних пристроїв (24 контакти, крок 2,54 мм)
  • 1 х 5 В постійного струму, 1 х 3,3 В постійного струму, 5 х GND
  • 1 x UART (TXD/RXD/RTS/CTS 3,3 В, введення-виведення)
  • 2 x I2C (SCL/SDA 3,3 В, введення-виведення)
  • 1 х зовнішня кнопка живлення
  • HDMI CEC, 5VA+, D+,D- (Для використання функції HDMI-CEC необхідно встановити додаткову зовнішню плату адаптера)
  • 3 порти USB 2.0
• Інші особливості:
  • Пасивний радіатор
  • Подвійний BIOS на H4+ та H4 Ultra
  • Резервна батарея BIOS (усі моделі серії H за замовчуванням включають резервну батарею)
    • Зберігає системний час та налаштування BIOS
  • Кнопка живлення
  • Кнопка скидання
  • Системні світлодіодні індикатори:
    • Червоний (PWR) світиться постійно при подачі живлення
    • Синій (лівий, SLEEP) перестає світитись лише при переході системи в режим очікування
    • Синій (праворуч, PMIC) включається лише тоді, коли основні шини живлення працюють
    • Жовтий (SATA) блимає під час передачі даних SATA.
    • Зелений (NVMe) блимає під час передачі даних NVMe
  • Роз'єм активного вентилятора, що охолоджує (12 В, 4х контактний)
    • Активний вентилятор, що охолоджує, не є обов'язковим.
    • Роз'єм (4х контактний, крок 2.54 мм)
• Роз'єм живлення постійного струму:
• зовнішній (земля) діаметр 5.5 мм, внутрішній (позитивний) діаметр 2.1 мм.
• 14 В ~ 20 В постійного струму
  • Якщо ви не використовуєте 3.5-дюймові жорсткі диски, рекомендується використовувати адаптер постійного струму 15 В/4 А.
  • При використанні більше одного 3.5-дюймового жорсткого диска SATA рекомендується використовувати адаптер постійного струму 19 В/7 А.
• Споживана потужність:
  • Холостий хід: 2.0 ~ 2.9 Вт
  • Графічний інтерфейс робочого стола у режимі очікування: 4.6 ~ 6.2 Вт
  • Стрес-тест процесора та графічного процесора: 19 ~ 22 Вт.
  • Вимкнення: 0.2 Вт
  • Призупинення роботи з ОЗП: 0.9 ~ 1.2 Вт
• Розміри: 120 x 120 x 47 мм

Ссылки:

• WiKi
