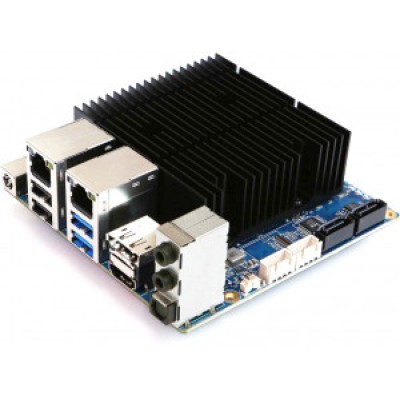

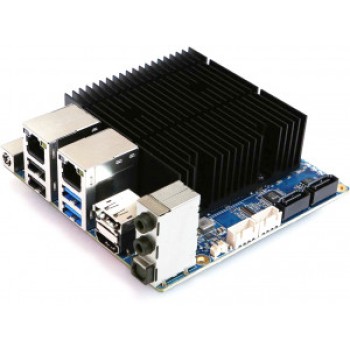

ODROID-H3 (з блоком живлення 15В 4А)

ODROID-H3 - це новий одноплатний комп'ютер від компанії HARDKERNEL. Він має той самий форм-фактор та аналогічну енергоефективність, що і його попередник - ODROID-H2+. Але ODROID-H3 за рахунок встановленого нового процесора Intel Quad-Core Jasper Lake N5105 створеного по 10-нм техпроцесу. Intel N5105 має базову тактову частоту від 2 ГГц до 2,9 ГГц з об'ємом кеш-пам'яті L2 в 1,5 МБ і 4 МБ кеш-пам'яті L3.

Код виробника: G220915140802

Об'єм оперативної пам'яті може становити 64 ГБ (два слоти SO-DIMM до 32 ГБ на слот). Для зручності взаємодії з комп'ютером на платі розташовані кнопка живлення, кнопка скидання та п'ять світлодіодних індикаторів.

Також на комп'ютері розташовані роз'єми:

• 1 x M.2 PCI Express (NGFF-2280)
• 1 x eMMC
• 2 х SATA3 (6,0 Гбит/с)
• 2 x роз'єм живлення SATA (крок 2,5 мм, роз'єм сумісний з JST-XH)
• 2 x USB 3.0
• 2 x USB 2.0
• 1 x HDMI 2.0
• 1 x DisplayPort 1.2
• 1 x аудіо вихід
• 1 x аудіо вхід
• 1 x SPDIF вихід
• 2 x RJ45 Ethernet (10/100/1000/2500)
• 1 x GPIO (24-pin)
• 1 x роз'єм підключення батареї для BIOS (2-pin)
• 1 x роз'єм живлення
• 1 х роз'єм активного охолодження (4-контактний)

Характеристики:

• Процесор:
  • H3 - Intel Celeron Quad-Core Jasper Lake N5105 (10nm, TDP: 10W, тактова частота від 2 ГГц до 2,9 ГГц з об'ємом кеш-пам'яті L2: 1,5 МБ та 4 МБ кеш-пам'ять L3.)
  • H3+ - Intel Celeron N6005 (тактова частота до 3.3 ГГц)
• Графіка: Intel UHD Graphics (24/32 EU з частотою до 900MHz)
• Оперативна пам'ять: два слота SO-DIMM DDR4 PC23400 до 32 ГБ на слот (двоканальна з швидкісттю передачі до 2933 MT/s, DDR3/DDR5 - не підтримується !)
• Сховище:
  • 1 x eMMC (завантажувальний, обирається в BIOS)
  • 2 x SATA3 (швидкість до 6Gbps)
  • 1 x M.2 slot (PCIe 3.0 x 4, підтримка NGFF-2280 , M.2 SATA SSD - не підтримується !)
• Мережа: 2 x GbE LAN Realtek RTL8125B (RJ45, 10/100/1000/2500 Mbps, підтримка Wake-On-Lan, LED індикатори - зелений: мережа, янтарний: трафік)
• Відео роз'єми:
  • 1 x DisplayPort 1.2 (4K@60Hz)
  • 1 x HDMI 2.0 (4K@60Hz)
  • Підтримка двох моніторів одночасно
• Аудіо роз'єми:
  • 1 x 3.5мм вихід
  • 1 x 3.5mm вхід
  • 1 x SPDIF вихід (ALC1200, HDA кодек)
  • * HDMI та DP також мають аудіовихід
• USB:
  • 2 x USB 3.0
  • 2 x USB 2.0
• GPIO: 24-pin з кроком 2.54мм
• Кнопки управління:
  • кнопка живлення
  • кнопка скидання
• Индикація:
  • Червоний (PWR) - постійно світить при наявності живлення
  • Синій (левый, SLEEP) - вимикається тільки при переході системи в режим очікування
  • Синій (справа, PMIC) - вмикається тільки при роботі основних шин живлення
  • Жовтий (SATA) - блимає при передачі даних
  • Зелений (NVMe) - блимає при передачі даних NVMe
• Роз'єм активного охолодження: є
• Роз'єм резервної батареї: є (настройки системного часу та BIOS)
• Роз'єм живлення: 5,5х2,1
  • 14 В ~ 20 В постійного струму (до 60 Вт)
  • Адаптер живлення постійного струму 15 В/4 А рекомендується, якщо ви не використовуєте два 3,5-дюймові жорсткі диски.
  • Адаптер живлення постійного струму 19 В/7 А рекомендується, якщо ви використовуєте два 3,5-дюймові жорсткі диски разом.
• Розміри: 110x110x47 мм
