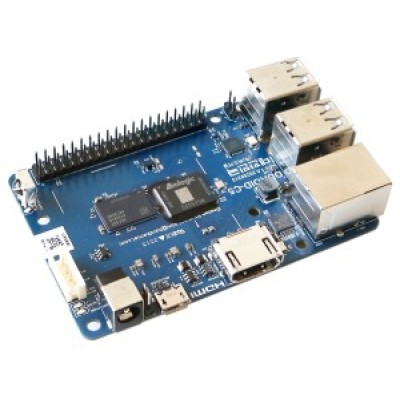

Міні-комп'ютер ODROID-C5 працює на процесорі Amlogic S905X5M, виробленому на передовій фабриці малопотужних напівпровідників, з чотириядерним процесором Cortex-A55, що працює на частоті 2.5 ГГц, і сучасним графічним процесором Mali G310, що працює на частоті. Порівняно з ODROID-C4, в якому використовувався процесор попереднього покоління S905X3, обчислювальна продуктивність ODROID-C5 приблизно на 20–25 % вище, значно покращено інтерфейс DRAM об'ємом 4 ГБ, пропускна здатність пам'яті збільшена приблизно на 30 %, а продуктивність 3D-рендерору нового.
Код виробника: G250509831255
Специфікацію інтерфейсу хоста eMMC також було змінено з HS200 на HS400, що дозволило збільшити швидкість доступу до файлової системи більш ніж на 50%.
Коротке порівняння потужності та продуктивності між ODROID-C4 та ODROID-C5. Хоча це і синтетичні випробування, вони допоможуть вам оцінити різницю в продуктивності.
- Споживана потужність в міліватах (при запуску "stress-ng-cpu 4-cpu-method matrixprod")
- Drystone-2 (Цілочисленна продуктивність)
- Double-Precision Whetstone (продуктивність з плаваючою точкою)
- mbw (пропускна спроможність пам'яті)
- 7-Zip (продуктивність цілочисленних обчислень + пропускна спроможність пам'яті)
- iozone (продуктивність сховища eMMC)
- glmark2 (продуктивність 3D-графічного процесора)
Незважаючи на помітне зростання продуктивності, енергоспоживання вдалося знизити більш ніж на 25%, що дозволило створити дуже енергоефективний комп'ютер, що споживає менше 2.5 Вт навіть при повному завантаженні обчислювальними завданнями.
- A - Процесор (Amlogic S905X5M)
- B - Пам'ять DDR4 (4ГБ)
- C - 4 x USB 2.0 host порту
- D - 1 x RJ45 Ethernet порт (10/100/1000)
- E - 1 x HDMI 2.0 інтерфейс
- F - 1 x Micro USB 2.0 порт (OTG)
- G - 1 x DC роз'єм живлення (Зовнішній діаметр: 5.5 мм, внутрішній діаметр: 2.1 мм)
- H - 2 x Системний світлодіодний індикатор
- I - 1 x UART інтерфейс для підключення до системної консолі
- J - 1 x IR приймач
- K - 40 x GPIO інтерфейс
- L - Звуковий стерео вихід. Альтернативний вхід живлення 2 піна
- M - 1 x eMMC інтерфейс
- N - 1 x Micro SD інтерфейс
Завдяки визначним характеристикам низького енергоспоживання та тепловиділення це перший одноплатний комп'ютер у лінійці продукції, що не має радіатора. Це знижує не тільки витрати на виробництво, а й експлуатаційні витрати на електроенергію та викиди вуглецю. Як показано на графіці нижче, був зроблений стрес-тест протягом більше двох годин із встановленою всередині корпусу платою ODROID-C5, і жодних проблем із тепловим тротлінгом не виникло.
Розміри плати ODROID-C5 та розташування роз'ємів ідентичні ODROID-C4. Тому корпуси та більшість плат розширення для C4 можна використовувати без змін.
Причина, через яку область навколо ЦП виглядає неохайною, полягає в процесі заливання компонентів BGA. Заливка місця паяння BGA (Ball Grid Array) - це процес, що виконується після збирання, при якому під компонент BGA наноситься термореактивна епоксидна смола низької в'язкості, що заповнює зазор між BGA і друкованою платою. Цей процес підвищує надійність та продуктивність паяних з'єднань BGA, захищаючи їх від механічних напруг та покращуючи теплопередачу.
Характеристики:
- Процесор Amlogic S905X5M - Чотирьохядерний процесор Cortex-A55 (2,5 ГГц)
- Графічний процесор ARM G310 V2 (0,85 ГГц)
- Пам'ять DDR4 4 ГБ із шириною шини 32 біта - Швидкість передачі даних: 3200 МТ/с
- Сховище:
- 1 слот Micro SD (режим DS/HS до UHS-I SDR104)
- 1 роз'єм eMMC (HS400)
- Мережевий інтерфейс:
- 1 порт GbE (RJ45, підтримує 10/100/1000 Мбіт/с)
- світлодіодні індикатори:
- Зелений світлодіод: блимає при трафіку даних зі швидкістю 100 Мбіт/с
- Жовтий світлодіод: блимає при трафіку даних зі швидкістю 1000 Мбіт/с
- Відеовихід 1 x HDMI 2.0 (до 4K при 60 Гц з HDR, CEC, EDID)
- Аудіо 1 цифровий вихід HDMI - 1 x аналоговий стереовиход
- Зовнішнє введення/виведення:
- 4 порти USB 2.0
- 1 порт Micro USB (OTG)
- 1 x Послідовна консоль налагодження (UART: 921600 біт/с)
- 1 x 40-контактний роз'єм GPIO
- Номінальна вхідна/вихідна напруга GPIO становить 3.1 В. Максимальний допуск вхідної напруги становить 3.4 В.
- Інші особливості:
- Світлодіодні індикатори системи:
- Червоний (POWER) Світиться постійно під час підключення постійного струму.
- Синій (ЖИВИЙ) Блимає, як серцебиття, під час роботи ядра. Світиться постійно на етапі завантаження u-boot.
- Живлення:
- 1 x роз'єм постійного струму: зовнішній (негативний) діаметр 5.5 мм, внутрішній (позитивний) діаметр 2.1 мм
- 1 x Альтернативний (додатковий) вхід живлення від 2-контактного роз'єму
- Діапазон вхідної напруги: від 7.5 до 15.5 (рекомендується адаптер живлення 12 В/2 А):
- У режимі очікування: ≃ 1 Вт без будь-яких периферійних пристроїв
- CPU Stress: ≃ 2.5 Вт (регулятор продуктивності) без будь-яких периферійних пристроїв
- У вимкненому стані: ≃ 0.22 Вт
- Розміри плати: 85 мм x 56 мм x 22 мм
- Вага: 42 г
Через обмеження конструкції SoC у чіпі немає вбудованої шини USB 3.0 Super-Speed або PCIe. В результаті всі порти USB ODROID-C5 підтримують тільки пристрої USB 2.0 High-Speed.
