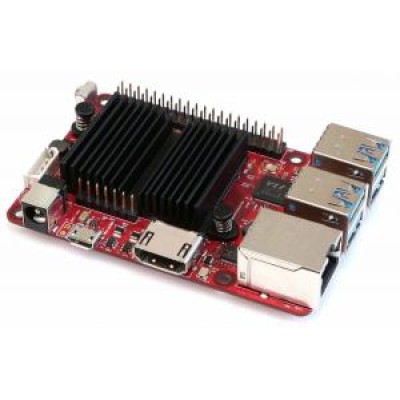

ODROID-С4 - це нове покоління обчислювальних пристроїв з більш потужним, більш енергоефективним обладнанням та меншим розміром ніж попередня модель ODROID-C2. Він такий же тихий, але набагато більш продуктивний! Для ресурсомістких додатків додана оперативна пам'ять, обсяг якої тепер складає 4 ГБ. З операційною системою і програмами з відкритим вихідним кодом комп'ютер працює з різними версіями Linux, включаючи останню версію Ubuntu 16.04 та Android 4.4 KitKat, 5.0 Lollipop і 7.1 Nougat. Для високої продуктивності розробники не поскупилися на інтерфейсах eMMC 5.0, USB 3.0 і Gigabit Ethernet які забезпечують максимальну швидкість обміну даними із зовнішнім світом. На сьогодні цей комп'ютер є самим тихим і продуктивним у всій лінійці мінікомп'ютерів ODROID.
Код виробника: G200409831255
ODROID-С4 зібраний на процесорі Amlogic S905X3, виконаному по 12 нм технології. У своєму складі має ядро Cortex-A55 (2,016 ГГц) з архітектурою ARMv8-A з розширеннями Neon і Crypto і графічним прискорювачем Mali-G31 MP2 GPU з 4-ма потоками виконання (на частоті 650 МГц).
Розташування та призначення елементів на платі:
| A | Процесор (Amlogic S905X3) | H | 2 x Системний світлодіодний індикатор |
| B | Пам'ять DDR4 4ГБ | I | 1 x UART системної консолі |
| C | 4 x USB 3.0 хост порт | J | 1 x інфрачервоний приймач |
| D | 1 x RJ45 Ethernet порт (10/100/1000) | K | 40 x GPIO контактів |
| E | 1 x HDMI 2.0 | L | 7 x GPIO контактів |
| F | 1 x Micro USB 2.0 порт (OTG) | M | 1 x Роз'єм для eMMC модуля пам'яті |
| G | 1 x Роз'єм живлення 5.5/2.1 | N | 1 x Слот для Micro SD карти пам'яті |
Для завантаження ОС використовується карта MicroSD або модуль eMMC. Рекомендуємо використовувати модуль eMMC для швидкого завантаження ОС, швидкого запуску додатків, гладкою багатозадачністю та ефективного доступу до хмари.
Пасивне тепловідведення, встановлене на процесорі, достатньо для ефективного охолодження процесора, але його буде недостатньо якщо комп'ютер буде розміщений в корпусі та будуть запущені ресурсні завдання. Комп'ютер при цьому буде перегріватися і потрібно йому активне охолодження.
Розміщення і призначення виводів GPIO:
Характеристики:
- Процесор:
- Тип: Amlogic S905X3 12нм
- Кеш інструкцій L1: 32КБ, асоціативний набір з 4 шляхами (128 наборів), 64-байтові рядки, спільно використовувані 1 процесором
- Кеш даних L1: 32КБ, асоціативний набір з 4 шляхами (128 наборів), 64-байтові рядки, спільно використовувані 1 процесором
- Кеш даних L3: 512КБ, асоціативний набір з 16 каналів (512 наборів), 64-байтові рядки, спільно використовувані 4 процесорами
- Кількість ядер: 4 Cortex-A55 (2,016 ГГц)
- Архітектура: ARMv8-A з розширеннями Neon і Crypto
- Графічний прискорювач: Mali-G31 MP2 GPU з 4-ма потоками виконання (на 650 МГц)
- Пам'ять:
- Тип: DDR4
- Обсяг: 4 ГБ
- Розрядність: 32 біта
- Швидкість передачі даних: 2640МТ/с (клас ПК4-21333)
- Напруга живлення: 1.2В
- Роз'єм eMMC для швидкого модуля пам'яті (доступно 8/16/32/64 ГБ)
- Слот Micro SD (режим DS/HS до UHS-I SDR104)
- Мережеві інтерфейси:
- Провідний: GbE LAN порт (RJ45, підтримує 10/100/1000 Мбіт/с)
- Трансівер: Realtek RTL8211F
- Світлодіодні індикатори:
- Зелений світлодіод: блимає при передачі даних при з'єднанні 100 Мбіт/с
- Жовтий світлодіод: блимає при передачі даних при з'єднанні 1000 Мбіт/с
- Відео вихід: 1xHDMI 2.0 (до 4K при 60Гц з HDR, CEC, EDID)
- Аудіо вихід:
- 1 х HDMI цифровий вихід
- 1 х додатковий оптичний вихід SPDIF
- Зовнішнє введення / виведення:
- 4 порти USB 3.0 Host (спільно використовує один кореневий концентратор)
- 1 порт USB 2.0 OTG для режиму хоста або пристрою. (немає живлення)
- 1 х Налагодження послідовної консолі (UART)
- 1 х периферійний роз'єм розширення (40-контактний, крок 2.54мм)
- 2 x DC 5V, 2 x DC 3.3V, 1 x DC 1.8V, 8 x GND
- 1 x SPI
- 1 x UART
- 2 x I2C
- 6 x ШІМ
- 2 входи АЦП (12 біт, 1.8В Макс.)
- 25 x GPIO
- 1 x роз'єм розширення аудіо (7-контактний, крок 2.54мм)
- 1 x DC 5V
- 1 вихід SPDIF
- 1 x I2S
- Рівні сигналу інтерфейсів 3.3В за винятком входу АЦП - максимальна напруга входу 1.8В
- Додаткове управління: ІК-приймач для пульта дистанційного керування
- Системні світлодіодні індикатори:
- Червоний (живлення) - Горить постійно, коли підключено живлення постійного струму.
- Синій (Активність) - Блимає під час роботи ядра.
- Живлення:
- Роз'єм постійного струму: зовнішній (негативний контакт) діаметр 5.5мм, внутрішній (позитивний контакт) діаметр 2.1мм
- Напруга живлення: від 5.5В до 15.5В (Рекомендується адаптер живлення постійного струму 12В / 2А)
- Споживана потужність:
- Очікування: 1.8Вт
- Режим максимального навантаження: 3.64Вт
- Відключення живлення: 0.14Вт
- Розміри плати: 85мм х 56мм х 1.0мм
- Розміри радіатора: 40мм х 32мм х 10мм
- Вага: 59г, включаючи радіатор
Комплектація:
- Міні-комп'ютер ODROID-С4
- Блок живлення EU 12В 2А
- Змонтований пасивний радіатор
