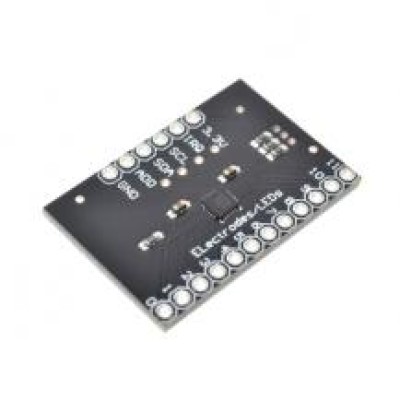

Модуль сенсорної клавіатури на мікросхемі другого покоління MPR121QR2 від компанії Freescale є сенсорним контролером, керованим інтерфейсом I2C. Мікросхема плати може управляти до дванадцяти індивідуальними електродами. У MPR121 8 входів можуть працювати як виходи для підключення світлодіодів. Коли ці контакти не налаштовані як ємнісні входи вони можуть бути використані для підключення світлодіодів.
У нижній частині плати є чотири перемички, всі з яких за замовчуванням встановлені (замкнуті). Перемичка адрес прив'язує вихід до заземлення, що означає, що за замовчуванням I2C адреса мікросхеми буде 0x5A. Якщо Вам необхідно змінити адресу (шляхом замикання іншого контакту), переконайтеся, що Ви спочатку розімкнули перемичку. Перемички з'єднують SDA, SCL і висновок переривання до 10 k резисторам. Якщо Вам не потрібні додаткові резистори, Ви можете розімкнути перемички, розрізавши доріжки, що йдуть до них.
Характеристики:
- Напруга живлення 2 В - 3,6 В
- Струм:
- 29 мкА при періоді опитування 16мс
- 3 мкА в режимі малого споживання
- Кількість входів: 12
- Калібрування входів: автоматична
- Межі вимірювання ємності входів: від 10пФ до більш ніж 2000 пФ
- Точність вимірювання ємності: 0.01 пФ
- Додаткові регулювання: настройка порогових значень спрацювання для кожного входу
- Інтерфейс: I2C
- Адреса пристрою: від 0x5A до 0x5D (вибирається підключенням входу ADD)
- Додаткові виходи: вихід переривання IRQ, спрацьовує при зміни стану електродів;
- Додаткові можливості: вбудований драйвер світлодіодів на 8 виходів. Мультиплексируются з входами і можуть виконувати функції GPIO
- Розміри: 2 см х 3 см
- Робоча температура -40°C до + 85°C
