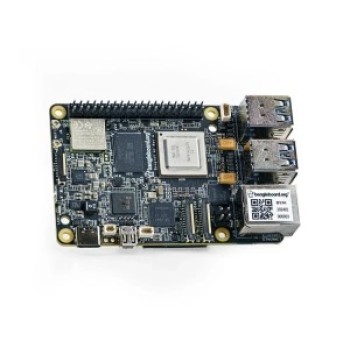

BeagleY® AI - це одноплатний комп'ютер із відкритим вихідним кодом, розроблений для спрощення процесу створення інтелектуальних інтерфейсів людина-машина (HMI), додавання камер та високошвидкісного підключення до надійної вбудованої системи. Він оснащений потужним 64-бітним чотириядерним процесором A53, декількома потужними прискорювачами ІІ в парі з C7x DSP, інтегрованим 50 GFLOP GPU, що підтримує до трьох одночасних виходів дисплея та сучасними можливостями підключення, включаючи USB3.1, PCIe Gen 3, WiFi.
Плата сумісна з широким спектром існуючих аксесуарів, що розширюють функціональність системи, таких як живлення Ethernet (PoE), сховище NVMe і підключення 5G.
Завдяки конкурентоспроможній ціні та зручному дизайну Beagle Y AI забезпечує позитивний досвід розробки з використанням перевіреного та протестованого користувача образу Debian Linux від BeagleBoard.
Характеристики:
- Процесор:
- Процесор TI AM67, 4 ядра 64-bit Arm® Cortex®-A53 із частотою 1.4 ГГц
- Процесор Arm/GPU, DSP та прискорювачі візуалізації/глибокого навчання
- ОЗУ: 4 ГБ LPDDR4
- Wi-Fi Beagleboard BM3301, 802.11ax Wi-Fi
- Bluetooth: Bluetooth Low Energy 5.4 (BLE)
- Порти: USB 4 порти USB 3.0 TypeA з підтримкою одночасної роботи на швидкості 5 Гбіт/с, 1 порт USB 2.0 TypeC, підтримує пристрої USB 2.0
- Ethernet: Gigabit Ethernet з підтримкою PoE+ (потрібен окремий PoE+ HAT)
- Камера/дисплей:
- 1 4-канальний приймач камери/дисплея MIPI, 1 4-канальна камера MIPI
- Вихід дисплея: 1 дисплей HDMI, 1 дисплей OLDI
- Годинник реального часу (RTC)
- Підтримка зовнішньої батареї кнопки, щоб зберегти час збою живлення. Заповнено лише на зразках EVT.
- Налагоджувальний UART 1 x 3-контактний налагоджувальний UART
- Живлення 5 В/5 А постійного струму через USB-C, за допомогою Power Delivery
- Кнопка увімкнення/вимкнення живлення
- PCIe інтерфейс PCI-Express® Gen3 x 1 для швидкої периферії (потрібний окремий адаптер M.2 HAT або інший)
- Роз'єми:
- Розширення GPIO 40-контактний роз'єм
- Роз'єм вентилятора 1 x 4-контактний роз'єм вентилятора, підтримує керування швидкістю ШІМ та вимірювання швидкості
- Зберігання Слот для картки microSD, з підтримкою високошвидкісного режиму SDR104
- Підключення тегів 1 x JTAG, 1 x підключення тегів для програмування PMIC NVM
- Три одночасні виходи дисплея: HDMI, DSI, LVDS
- Потужний 4 TOPS прискорювач ШІ
- Оптимізовані для низького споживання енергії ядра A53
- 2x MIPI CSI-RX(4L) або 1x MIPI CSI + 1x MIPI DSI
- WiFi6/Bluetooth® з низьким енергоспоживанням 5.4
- PCIe Gen 3 (1L)

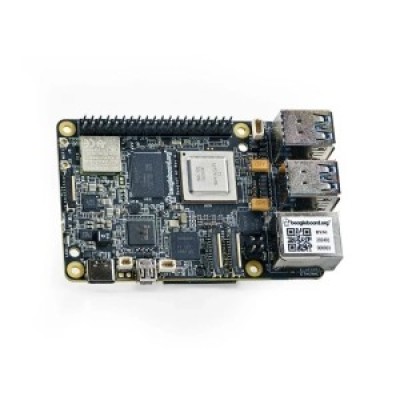

Розташування та призначення компонентів плати:
- WiFi/BLE - Beagleboard BM3301 з 802.11ax Wi-Fi & Bluetooth Low Energy 5.4 (BLE)
- RAM - 4ГБ LPDDR4
- Expansion - 40pin роз'єм розширення, сумісний з HATs
- SoC TI AM67A Arm®Cortex®-A53 4 TOPS vision SoC з RGB-IR ISP роз'ємом для 4 камер з машиним зором, робототехніки та смарт панелі
- Fan 4pin Fan connector
- USB-A - 4 x USB 3 TypeA порту з підтримкою швидкості обміну 5Гбсек у режимі хоста
- Network Connectivity - Порт Gigabit Ethernet
- PoE - Роз'єм для підключення PoE Ethernet HAT плати розширення
- Camera/Display - 1 x 4-лінійний MIPI камера/дисплей порт, 1 x 4-лінійний MIPI порт камери
- Debug - UART 1 x 3-контактний JST-SH 1.0 мм налагоджувальний UART порт
- Display Output - Порт підключення 1 x HDMI дисплея
- USB-C - 1 x Type-C порт живлення з підтримкою USB 2 пристроїв
- PMIC - Контролер живлення 5 В/5 A з живленням від USB-C порту з підтримкою Power Delivery протоколів
- Bicolor LED - двоколірний світлодіодний індикатор
- Power button - Кнопка увімкнення/вимкнення живлення
- PCIe - порт PCI-Express® Gen3 x 1 інтерфейсу для підключення швидких периферійних пристроїв (потрібний окремий M.2 HAT або інший адаптер)
- Tag-Connect - 1 x JTAG & 1 x Tag роз'єм для підключення PMIC NVM програматора
- Display output - Роз'єм для підключення 1 x OLDI дисплея
- Storage - Слот для підключення microSD карти пам'яті з підтримкою high-speed режиму SDR104
