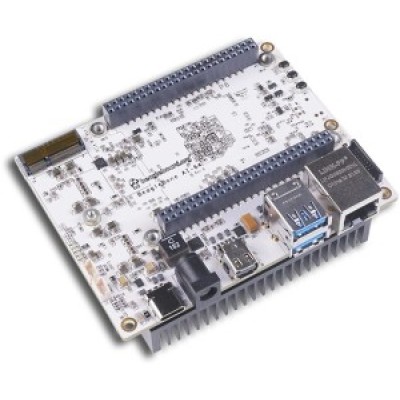

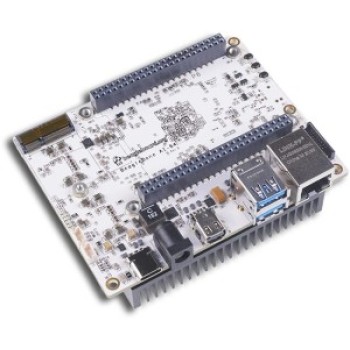

BeagleBone® AI-64 побудований на перевіреному підході Linux з відкритим вихідним кодом, надаючи розробникам величезну обчислювальну потужність у простому у використанні одноплатному комп'ютері. Використовуючи SOC Texas Instruments TDA4VM з двома 64-бітними процесорами Arm® Cortex®-A72, C7x DSP, а також прискорювачами глибокого навчання, машинного зору та мультимедіа, розробники отримують доступ до більш швидкої аналітики, більшої кількості варіантів зберігання даних, більшої кількості високошвидкісних , включаючи всі роз'єми. вам знадобиться для створення таких програм, як автономна робототехніка, відео- та відеоаналітика, висококласні дрони, медіа-сервери та розумні будівлі.
BeagleBone® AI-64 надає розробникам повну систему штучного інтелекту та машинного навчання із зручністю та розширюваністю платформи BeagleBone® та периферійними пристроями на борту, що дозволяють відразу ж розпочати навчання та швидке створення прототипів додатків.
На основі більш ніж десятирічного успіху одноплатних комп'ютерів Linux з відкритим апаратним забезпеченням, BeagleBone® AI-64 об'єднує величезну обчислювальну потужність у простій у використанні платформі.
Особливості чіпсету:
- Тип чіпсету: SoC Texas Instruments TDA4VM
- Подвійна 64-бітна підсистема мікропроцесора Arm Cortex-A72 із частотою до 2.0 ГГц
- Загальний кеш L2 об'ємом 1 МБ на двоядерний кластер Cortex-A72
- 32 КБ L1 DCache та 48 КБ L1 ICache на ядро Cortex-A72
- C7x з плаваючою комою, векторний DSP, до 1.0 ГГц, 80 GFLOPS, 256 GOPS
- Матричний багаторазовий прискорювач глибокого навчання (MMA) до 8 TOPS (8b) на частоті 1.0 ГГц
- Прискорювачі обробки зображень (VPAC) з процесором сигналів зображення (ISP) та декількома прискорювачами допомоги під час зору
- Прискорювачі обробки глибини та руху (DMPAC)
- Шість мікроконтролерів Arm Cortex-R5F із частотою до 1.0 ГГц
- Два DSP C66x з плаваючою комою, до 1.35 ГГц, 40 GFLOPS, 160 GOPS
- 3D-графічний процесор PowerVR Rogue 8XE GE8430, до 750 МГц, 96 гігафлопс, 6 Гпікс/с
- Підсистема пам'яті з об'ємом вбудованої оперативної пам'яті L3 об'ємом до 8 МБ із ECC та когерентністю.
- Дванадцять модулів багатоканального аудіо послідовного порту (MCASP)
Особливості плати:
- Сумісність з GPIO роз'ємом BeagleBone® Black для розширення за допомогою наявних додаткових шилдів.
- Роз'єм MikroBus забезпечує доступ до сотень існуючих датчиків та виконавчих механізмів у формфакторі Click.
- Пам'ять:
- 4 ГБ LPDDR4
- Флеш-пам'ять eMMC ємністю 16 ГБ із високошвидкісним інтерфейсом
- Слот для картки MicroSD
- Високошвидкісні інтерфейси:
- Роз'єм M.2 E-key PCIe для модулів Wi-Fi
- Інтерфейс USB 3.0 Type-C для введення живлення та даних
- 2* інтерфейс USB 3.0 типу A
- Гігабітний Ethernet
- Роз'єм камери та дисплея:
- Інтерфейс Mini Display Port для дисплеїв моніторів
- 2* 4-канальний роз'єм CSI для камери
- Якщо модуль камери має 15-контактний роз'єм, потрібty кабель з 15-контактного на 22-контактний роз'єм.
- 4-канальний роз'єм DSI для плоских дисплеїв
- Інтерфейси користувача:
- 1 * кнопка завантаження, 1 * кнопка скидання, 1 * кнопка живлення
- 1 * світлодіод індикації живлення, 5 * користувальницькі світлодіоди
- Вхідна потужність 5 В постійного струму
- 2* налагодження UART
- 10-контактний роз'єм JTAG для налагодження
Призначення елементів міні-комп'ютера:
- DC Power – живлення 5 В
- Power Button кнопка живлення
- GigaBit Ethernet – вихід підключення до локальної мережі
- Serial Debug ports – послідовний налагоджувальні порти WKUP_UART0 для раннього завантаження з MCU управління та UART0 для основного процесора
- USB Client – це підключення через USB-C до комп'ютера (через цей інтерфейс можна також живити міні-пк)
- BOOT switch - примусове завантаження із зовнішньої карти microSD
- Є п'ять зелених LED світлодіодів, які можуть використовуватись користувачем для різних цілей
- Reset Button - примусове перезавантаження
- Слот microSD – слот для зовнішньої картки microSD
- Роз'єм miniDP – вихід для підключення монітора.
- USB-хост для підключення до різних інтерфейсів, таких як Wi-Fi, Bluetooth, клавіатура та ін.
- TI TDA4VM – процесор TI TDA4VM
- 4GB LPDDR4 - 4 ГБ оперативної пам'яті
- Вбудований чіп MMC eMMC 16 ГБ
