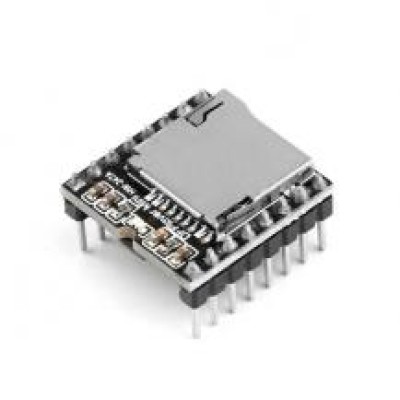

Міні MP3 плеєр DFPlayer

Мініатюрний MP3 плеєр, який відтворює файли з microSD картки (TransFlash). Відмінна якість звуку, оригінальне та розвинене управління дозволять використовувати плеєр як самостійний пристрій так і підключивши його до мікроконтролера. Також модуль можна використовувати як самостійний картрідер, підключивши безпосередньо до ЮСБ-порта через відповідні контакти на платі.

Призначення виводів:

• 1 - VCC Напруга живлення: 3.2-5.0В
• 2 - RX UART Послідовний вхід управління
• 3 - TX UART Послідовний вихід управління
• 4 - DAC_R Аналоговий лінійний вихід правого каналу
• 5 - DAC_L Аналоговий лінійний вихід лівого каналу
• 6 - SPK2 Вихід на динамік 3Вт
• 7 - GND Загальний аналоговий
• 8 - SPK1 Вихід на динамік 3Вт
• 9 - IO1 Управління: коротке натискання - відтворення попереднього файлу, довге - зменшення гучності відтворення
• 10 - GND Загальний живлення
• 11 - IO2 Управління: коротке натискання - відтворення наступного файлу, довге - збільшення гучності відтворення
• 12 - ADKEY1 Аналоговий порт управління
• 13 - ADKEY2 Аналоговий порт управління
• 14 - USB + USB + DP USB порт
• 15 - USB- USB- DM USB порт
• 16 - Busy Статус плеєра. Низький рівень - відтворення. Високий - Стоп або Пауза

Модуль підключається до керуючої електроніки через UART (Serial). Для роботи досить підключити тільки лінії Vcc, GND, RX, TX, SPK1, SPK2. Використання всіх інших пінів опціонально.

Розміщення файлів на SD карті: необхідно створити в корені карти папку з назвою "mp3" в неї скопіювати файли треків з іменами виду xxxx.mp3, наприклад 0001.mp3, після номера може бути вказано назву треку.

Застосування DFPlayer

• Озвучування різних режимів в автомобілі або навігації
• Автомати голосових послуг та підказок
• Вендингові апарати
• Оповіщення про несправність обладнання
• Пожежна сигналізація
• Інші звукові пристрої

Характеристики:

• Мікросхема декодера: GD3200B
• Напруга живлення: від 3,2В до 5В
• Підтримувані частоти семплування: (кГц): 8 / 11.025 / 12/16 / 22.05 / 24/32 / 44.1 / 48
• Розрядність АЦП: 24-розрядний
• Динамічний діапазон: 90dB
• Співвідношення сигнал/шум: 85dB
• Підтримувані файлові системи: FAT16 і FAT32
• Максимальний розмір розділу: 32 Гбайт
• Управління: UART порт, пряме підключення кнопок, підключення кнопок до АЦП входу
• Максимальна кількість папок: 100
• Максимальна кількість файлів в папці: 255
• Рівні зміни гучності: 30
• Еквалайзер: 6-смуговий з попередньо встановленими пресетами

Бібліотека для Ардуіно

Схема підключення до Ардуіно
